A Linear Technology (www.linear.com) lançou e maio de 2012 o LTC5567, um mixer - downconverter com FI de banda larga para aplicalções de 300 MHz a 4 GHz.
O novo componente é indicado para aplicações em receptores sem fio, receptores de observação DPD, infraestrutura CATV, etc.
O LTC5567 é otimizado para a conversão de sinais de RF em aplicações de mixagem que exijam uma faixa larga de frequência intermdiária. Aentrada de RF é de 50 ? para a faixa de 1,4 GHz a 3 GHz e facilmente casada com frequências mais baixas.

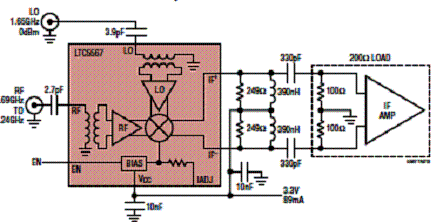

Na figura 1 temos um circuito típico de aplicação que pode ser obtido no datasheet, disponível para download no site da Linear.
![Figura 1 - Circuito de aplicação do LTC5567 Figura 1 - Circuito de aplicação do LTC5567](/images/stories/componentes/com0537_01.gif)
Figura 1 - Circuito de aplicação do LTC5567
![Os máximos absolutos para este componente são: Os máximos absolutos para este componente são:](/images/stories/componentes/com0537_02.gif)

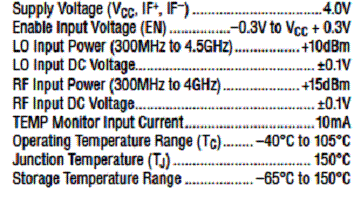

Os máximos absolutos para este componente são:
![Características elétricas. Características elétricas.](/images/stories/componentes/com0537_03.gif)

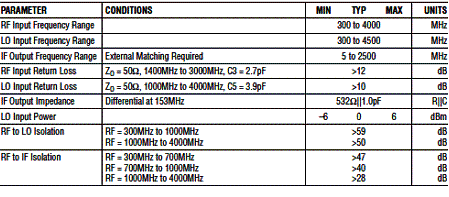

Características elétricas.

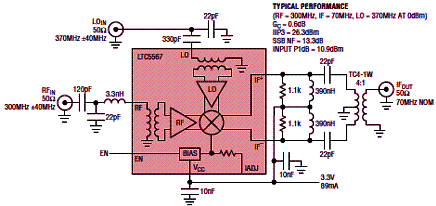

Na figura 2 temos um circuito de aplicação para 300 MHz com FI de 70 MHz.
![Figura 2 - Circuito de aplicação para 300 MHz Figura 2 - Circuito de aplicação para 300 MHz](/images/stories/componentes/com0537_04.gif)
Figura 2 - Circuito de aplicação para 300 MHz
