O circuito integrado LP3987 da National semiconductor consiste num regulador de tensão com baixa queda de tensão (LDO) em tecnologia CMOS para correntes até 150 mA. Este artigo é antigo. Na revisão de 2007 indicamos a necessidade de se consultar o fabricante sobre equivalentes mais recentes do componente. Lembramos ainda que a National Semiconductor é agora uma empresa do grupo da Texas Instruments.

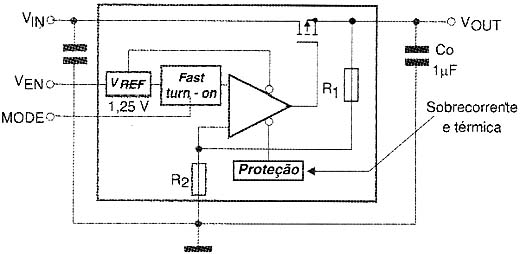

Na figura 1temos uma aplicação típica deste circuito integrado que é fornecido em invólucro SMD-5.
![Figura 1 Figura 1](/images/stories/artigos10/art0707_01.jpg)
A tensão de saída é fixa e ele pode operar com tensões de entrada de 2,7 a 6,0 V.
Dentre as aplicações indicadas estão aquelas alimentadas por bateria.
O dispositivo possui um MODE sleep para reduzir a corrente de consumo durante os período de espera e com isso prolongar a durabilidade da bateria.
São os seguintes os destaques deste CI:
* Operação estável com capacitores cerâmicos e tântalo de alta qualidade
* Habilitação controlada por lógica
* Shutdown térmico e limitação de corrente em caso de curto-circuito
Aplicações:
* Equipamentos portáteis CDMA e GSM
* Câmaras digitais
* SRAM de Backup
* Alimentação de microprocessadores e DSPs.
Características:
* Tensão de entrada de 2,7 a 6,0 V
* Corrente de saída de 150 mA
* Queda máxima de tensão com carga de 150 mA de 100 mV
* PSRR de 50 dB em 10 kHz
* Recurso Sleep MODE
* Proteção contra sobretemperatura e sobrecorrente
Mais informações em www.national.com
