A Linear Technology (www.linear.com) anunciou no início de maio de 2012 dois novos circuitos integrados. O primeiro é o LTC3261, uma bomba de cargas inversora de alta tensão capaz de fornecer uma saída até 100 mA, e o LTC3260, com a mesma configuração mas que inclui tanto LDOs positivos como negativos, capaz de fornecer corrente até 50 mA de saída cada um.
A saída dos post-LDOs pode ser ajustada a partir de 1,2 V e -1,2 V respectivamente usando um resistor externo. Os dois dispositivos operam com uma faixa de tensões de 4,5 V a 32 V.
A eficiência dos circuitos alcança 88% e ambos possuem um modo de baixa corrente quiescente. Os novos componentes estão disponíveis em invólucros DFN de 14 pinos de 0,7 mm x 3 mm x 4 mm e em invólucros MSOP. Na figura 1 temos um circuito típico de aplicação.

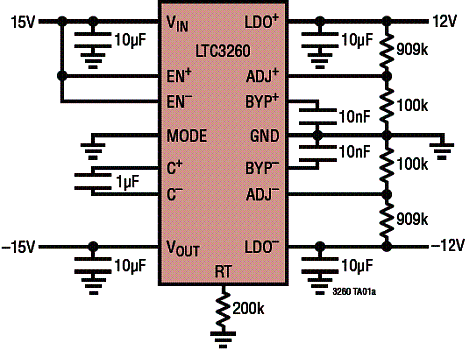

![Figura 1 - Circuito típico com saída de 12 + 12 V a partir de fonte simétrica de 15 + 15 V. Figura 1 - Circuito típico com saída de 12 + 12 V a partir de fonte simétrica de 15 + 15 V.](/images/stories/componentes/com0534_01.gif)

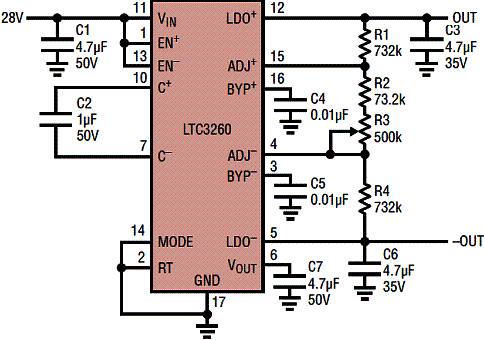

Na figura 2 temos uma configuração que pode fornecer tensões simétricas de 5-0-5 V a 25-0-25 V a partir de uma tensão de entrada de 25 V.
![Figura 2 - Outro circuito de aplicação do LTC3660 Figura 2 - Outro circuito de aplicação do LTC3660](/images/stories/componentes/com0534_02.gif)
