Placas de prototipagem são fundamentais para o desenvolvimento de uma nova aplicação. Um produto só pode ser desenvolvido de maneira segura com uma placa de prototipagem desenvolvida pelo próprio fabricante. É o caso da placa que apresentamos, e que pode ser de grande utilidade para seu projeto, desenvolvida pelo fabricante e disponibilizada pela Mouser. Veja no final do artigo o link para mais informações.

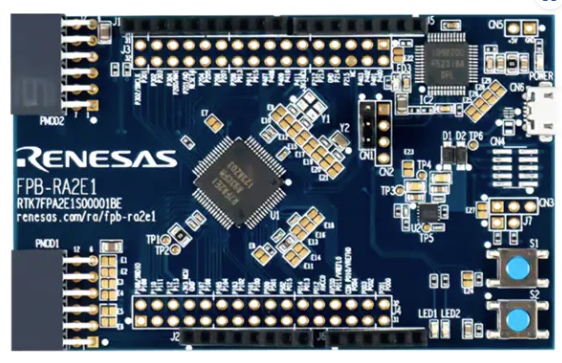

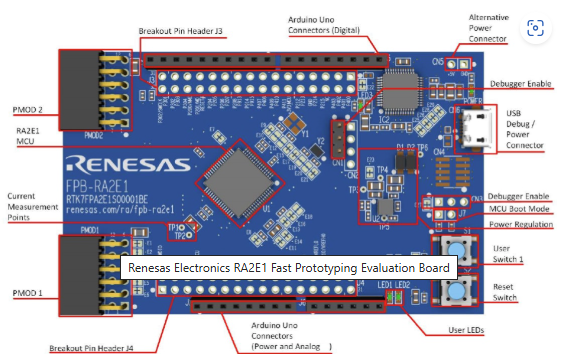

A Placa de Avaliação de Prototipagem Rápida RA2E1 da Renesas Electronics é usada para avaliar os recursos do MCU RA2E1. A placa pode desenvolver aplicações de sistemas embarcados usando o Pacote de Software Flexível (FSP) da Renesas e o IDE e2 studio. Utilize recursos onboard avançados, juntamente com uma seleção de complementos populares do ecossistema, para dar vida a grandes ideias.
Recursos
- Acesso nativo aos pinos do MCU
- MCU R7FA2E1A92DFM
- 48 MHz, núcleo Arm Cortex-M23
- 128 KB de Code Flash, 16 KB de SRAM
- 64 pinos, encapsulamento LQFP
- Acesso nativo aos pinos por meio de conectores macho compatíveis com protótipos
- Pontos de medição de corrente do MCU
- Acesso ao ecossistema e ao controle do sistema
- Múltiplas fontes de entrada de 5 V
- USB (depuração)
- Fonte de alimentação externa
- Modos de depuração
- Depuração on-board (SWD)
- Depuração de entrada (ETM, SWD e JTAG)
- Depuração de saída (SWD)
- LEDs e botões do usuário
- Três LEDs do usuário (vermelho, azul e verde)
- LED de energia (branco) que indica a disponibilidade de energia regulada
- LED de depuração (amarelo) que indica a conexão de depuração
- Dois botões do usuário
- Um botão de reset
- Cinco expansões de ecossistema mais populares
- Conector MikroBUS MikroElektronika™
- Conector SparkFun® Qwiic®
- Dois sistemas SeeedGrove® Conectores (I2C e analógicos)
- Dois conectores Digilent Pmod™ (SPI e UART)
- Conector Arduino™ (Uno R3)
- Configuração de inicialização do MCU
Obtendo mais informações:
No link você pode obter mais informações sobre este produto e como obter através da Mouser Electronics, além de outras informações.
