A documentação em que se baseia esta informação técnica é de 2005, obtida do próprio fabricante. Sugerimos consultar o fabricante sobre a disponibilidade do componente antes de realizar um novo projeto e ainda se existe versão mais moderna que o substitua.

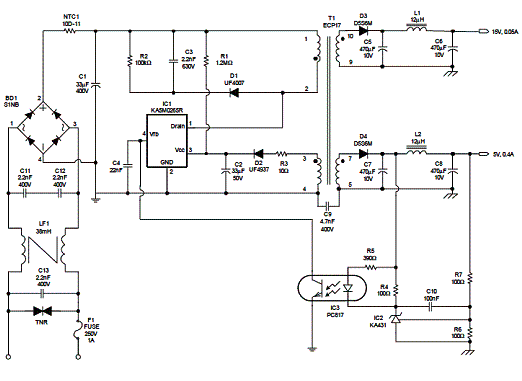

A Fairchild (www.fairchildsemi.com) em sua informação técnica AB-31 descreve uma fonte de alimentação auxiliar que, ligada na rede de alimentação de 85 V a 265 Vac fornece duas tensões, 15 V (0,05 A) e 5 V (0,4 A), para aplicações diversas. O diagrama desta fonte de alimentação é mostrado na figura 1.

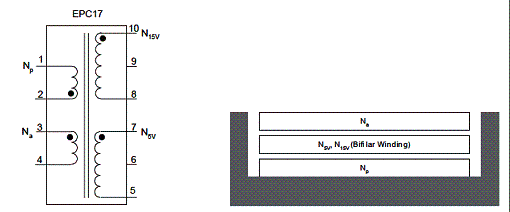

O dispositivo básico utilizado no projeto é o circuito integrado KA5M0265R e o transformador, que é o elemento crítico do projeto tem as suas características para enrolamento dadas na figura 2.
O transformador tem os enrolamentos de 5 e 15 V feitos com fio bifiliar e são as seguintes as características desses enrolamentos.
Np - Fio 0,16 de diâmetro - 145 voltas.- 2 camadas
Na - Fio de 0,3 de diâmetro - 30 voltas - 2 camadas
N5v - Fio de 0,m3 de diâmetro - 12 voltas - 3 camadas
N15v - Fio de 0,2 de diâmetro - 34 voltas - 3 camadas
O isolamento entre as camadas deve ser feito com fita de poliéster. Mais informações, sugerimos consultar a documentação da Fairchild.
Documentação: 2005
Artigo: fevereiro 2011
