Este reference design foi publicado em 2008 com base em documentação fornecida pela própria National Semiconductor que agora é uma empresa da Texas Instruments. Antes de utilizar este reference design sugerimos verificar a sua viabilidade de aplicação com o próprio fabricante.
A National Semiconductor (www.national.com) tem no seu Reference Design RD-170 uma placa de demonstração para aplicação prática em um subsistema de frequência intermediária baixa de receptor (IF) incluindo um conversor analógico digital (ADC) do tipo ADC16V130 e um condicionador de clock LMK04031B que proporcionam a digitalização e clock como utilizados em sistemas de infra-estrutura wireless.
O reference design fornece uma conversão de simples para diferencial e filtragem passa-baixas do sinal de entrada com um duplo balum otimizado e digitalização de faixa dinâmica elevada para saídas paralelas LVDS usando o ADC16V130.
O clock de baixo jitter de 125 MHz LVOECL fornece o sinal para o ADC, gerado por um condicionador de clock LMKD4031B resultando num jitter menor do que 250 fs em toda a faixa de entrada. A medida da performance dinâmica do sistema demonstra uma grande realação sinal/ruído (SNR) de 75,8 dBFS e SFDR maior do que 84 dBFS para uma entrada de -1 dBFS em 52 MHz e uma frequência de amostragem de 125 MSPS. Para pequenos sinais, a performance tem uma SNR de 78,0 dBFS e SFDR maior do que 94 dBFS,
A avaliação da placa de referência é simplificada com a placa Data Capture Board WaveVision 5.1 e o software WaveVision 5.
Destaques:
A placa de avaliação demonstra a arquitetura de um subsistema utilizado em wireless e analisador de domínio de frequência. Configurada para frequências de entrada entre 5 e 52 MHz, a placa vem totalmente montada e testada, funcionando com uma alimentação simples de +5 V. Todas as características do ADV podem ser verificadas.

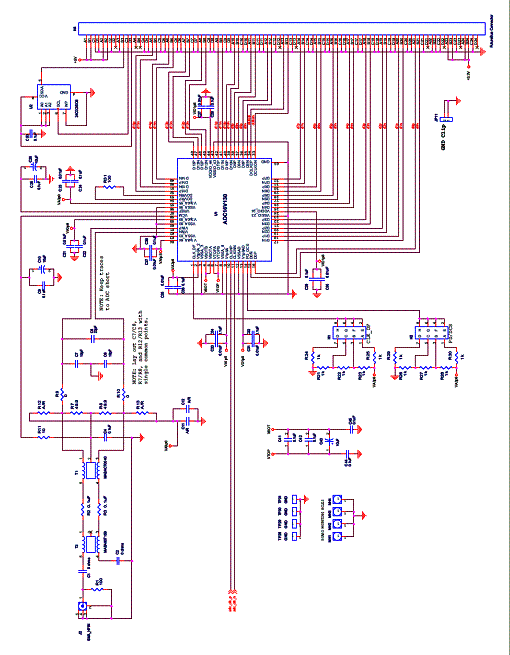

![Parte do Circuito do reference design da National. Parte do Circuito do reference design da National.](/images/stories/componentes/com0111_01.gif)

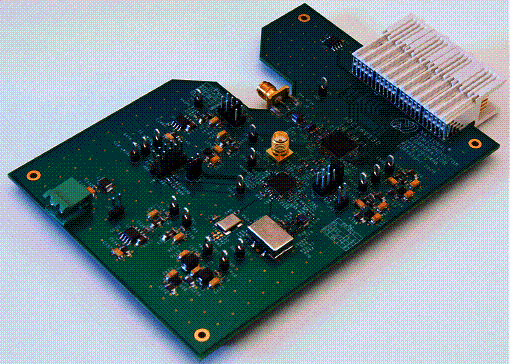

![Placa de desenvolvimento da National para este circuito. Placa de desenvolvimento da National para este circuito.](/images/stories/componentes/com0111_02.gif)
Outras informações:
* ADC 16V130 - 16 bits, 130 MSPS, conversor com saídas LVDS.
* LMK04031B - Condicionadores de clock de precisão, com baixo ruído e limpador de jitter com PLLs cascateáveis para a família PowerWise(R).
* LP5900 - Regulador linear de ruído ultra baixo para circuitos analógicos e de RF que exigem a não utilização de capacitores bypass, da família PowerWise(R)
* LP3878-ADJ - regulador de tensão de micro-potência de 800 mA com baixo ruído e estável com capacitores cerâmicos. Tensões ajustáveis de 1 a 5 V com aplicações em que podem ser obtidas em documentação da National.
Data da documentação: Dezembro de 2008
Data deste artigo: Fevereiro de 2011
