Baseado em documentação de 2008 do próprio fabricante, este artigo descreve um novo acoplador óptico para uso automotivo. Sugerimos consultar o fabricante sobre a disponibilidade deste componente antes de iniciar um novo projeto.

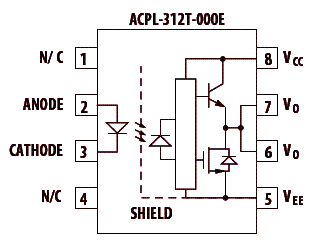

A Avago Technologies (www.avago.com) destaca seu novo componente, o ACPL312-000E, um acoplador óptico para aplicações automotivas que integra um gate driver para IGBT de 2,5 A. O novo componente contém um LED de AlGaAs que excita um circuito integrado com uma etapa de potência, conforme diagrama funcional mostrado na figura 1.
O acoplador óptico de uso automotivo é ideal para aplicações no controle de inversores para motores e conversores DC-DC. A elevada faixa de tensões de operação proporciona as tensões altas necessárias para os dispositivos controlados pela comporta.
A corrente e tensão fornecida por estes dispositivos os torna ideal para comutar IGBTs com especificações de até 1200 V/ 10 A. Para IGBTs com especificações mais elevadas existe a série ACPL-312T.
Os novos componentes são fornecidos em invólucros DIL de 8 pinos e possuem as principais características que se destacam:
* Corrente máxima de pico de saída: 2,5 A
* Corrente mínima de pico de saída: 2,0 A
* Rejeição em modo comum com Vcm = 1500 V (CMR) = 25 kV/us
* Tensão mínima no nível baixo: 0,5 V
* Icc = 5 mA, corrente máxima de alimentação
* Proteção contra subtensão (ULVO) com histerese
* Ampla faixa de tensões de alimentação: 15 a 30 V
* Velocidades de comutação máxima: 500 ns
* Tensão máxima de isolamento: 630 V
Dentre as aplicações sugeridas pelo fabricante temos:
* Motores de uso automotivo
* Conversores DC/DC de uso automotivo
* Excitação isolada de IGBTs e MOSFETs para uso automotivo
* Controle de motores AC e DC sem escovas
* Sistemas industriais de inversores
* Fontes comutadas

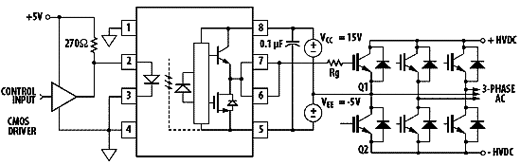

Na figura 2 temos um circuito de aplicação para o controle de 6 IGBTs numa configuração inversora para motores sem escova.
