A informação técnica sobre este componente foi publicada em 2009 com base em documentação do próprio fabricante. Sugerimos consultá-lo antes de iniciar um novo projeto, tanto para verificar sua viabilidade no nosso mercado como para ter informações sobre novas versões de melhor desempenho.

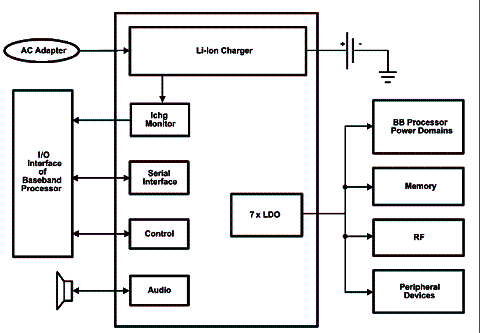

Um destaque da National Semiconductor (www.national.com) é o circuito integrado LP3921 que consiste num regulador múltiplo de tensão integrado num único chip e ainda contendo um amplificador de áudio classe D de 1,1 watt. Este tipo de configuração é ideal para aplicações onde o espaço é pequeno e as funções indicadas são necessárias tais como telefones celulares CDMA, equipamentos portáteis sem fio, mídia players, etc. No diagrama de blocos apresentado na figura 1 temos as funções constantes deste circuito integrado e o modo como podem ser utilizadas.

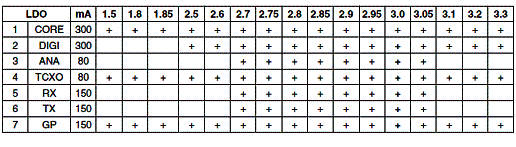

O dispositivo contem 7 reguladores de tensão lineares do tipo LDO com tensões que podem ser programadas via uma interface serial, conforme a tabela dada abaixo:

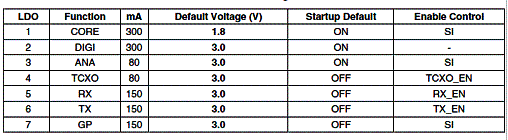

O LP3921 vem com as seguintes tensões e características default:
O amplificador de áudio tem apenas 1% de distorção harmônica, alimentando uma carga de 8 ?. O amplificador é diferencial completo, e não exige capacitores de acoplamento de saída, redes snubbers ou ainda capacitores de bootstrap. O invólucro é LLP de 32 pinos medindo apenas 5 x 5 mm.
Outras características deste componente são:
Características adicionais:
* Faixa de tensões de entrada: 3,0 a 5,5 V
* Shutdown térmico
* Opera com adaptador ou porta USB
* A carga é regulada termicamente
* Corrente de carga programável entre 50 e 950 mA
* Interface de controle compatível PC

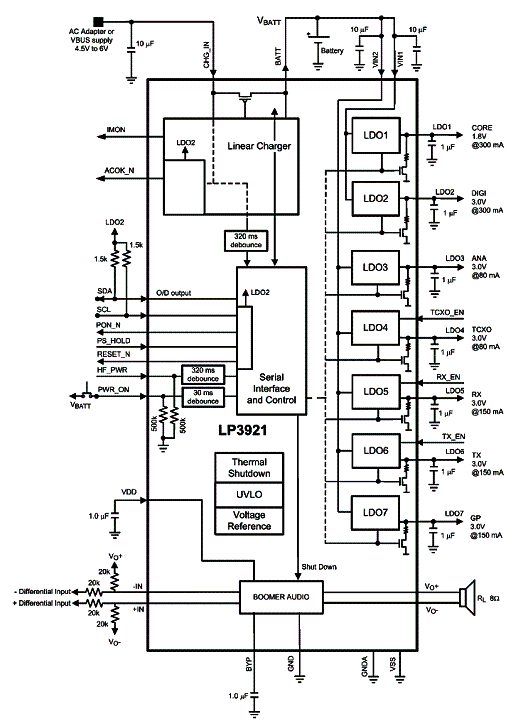

Na figura 2 temos um circuito típico de aplicação:
