Este artigo foi preparado com base em documentação técnica do próprio fabricante. A documentação é de 2007, assim antes de iniciar um projeto novo que o utilize, sugerimos consultar o fabricante sobre sua disponibilidde no mercado.
O circuito integrado MB3817 da Fujitsu pertence à família de ASSPs bipolares para aplicações em fontes de alimentação. Este componente consiste num controlador regulador chaveado do tipo PWM (Pulse width modulador - modulador de largura de pulso), projetado para aplicações de alta velocidade e baixa tensão.
O dispositivo é fornecido em invólucro plástico SSOP de 16 pinos, conforme mostra a figura 1.

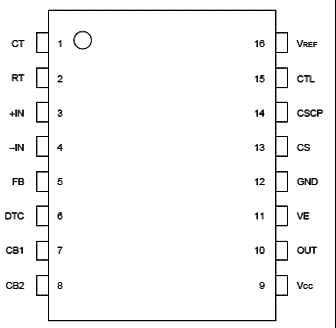

A pinagem para o dispositivo é mostrada na figura 2.
O dispositivo pode ser usado tanto nas aplicações de redução como aumento da tensão (método Zeta), exigindo poucos componentes externos, o que o torna ideal para aplicações em fontes internas de dispositivos portáteis de alta performance.
Os principais destaques desse componente são:
* Faixa de tensões de entrada de 2,5 V a 18 V
* Referência interna de tensão de 1,5 V com 2% de precisão
* Freqüência de operação máxima de 500 kHz
* Soft start
* Função standby incluída
Na figura 3 temos um exemplo de aplicação para um circuito flyback. No site da Fujitsu pode ser obtido o data sheet com outros circuitos práticos de aplicação.
