Esta informação técnica sobre componente foi elaborada tendo por base documentação da Texas de 2007, revisada em 2010. Sugerimos consultar a Texas Instruments sobre a viabilidade dos componentes em nosso mercado antes de iniciar um projeto. O artigo trata de sintetizadores programáveis de clock.

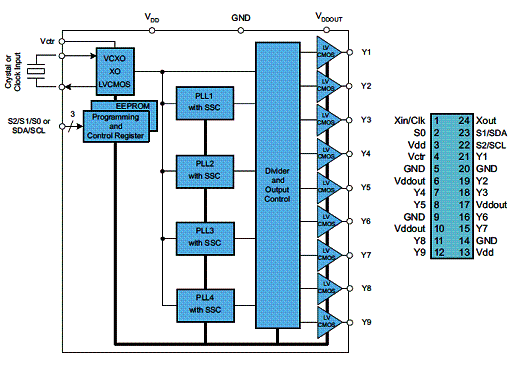

Os circuitos integrados CDCE949 e CDCEL949 da Texas Instruments (www.ti.com) são sintetizadores de clock PLL programáveis com características de alto desempenho e baixo custo. Estes componentes podem gerar até 9 sinais de clock a partir de uma única freqüência de entrada. Cada saída pode ser programada no próprio sistema para qualquer freqüência de clock até 230 MHz empregando para isso até 4 PLLs independentes configuráveis. Na figura 1 temos o diagrama de blocos destes componentes e a sua pinagem.
O CDCx949 tem pinos de saídas separadas, Vddout, 1,8 V para o CDCEL949 e 2,5 V a 3,3 V para o CDCE949. A entrada aceita um cristal externo ou um sinal de clock LVCMOS.

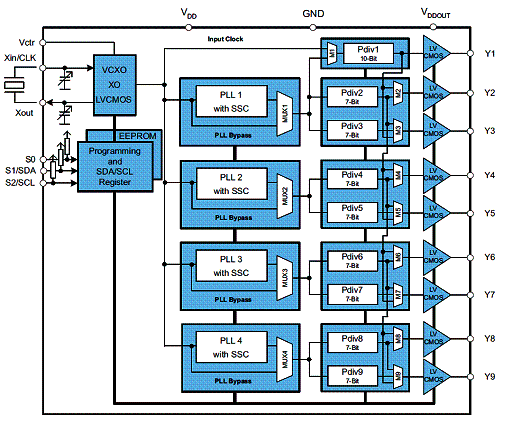

Se for utilizado um cristal externo, conta-se com um capacitor on-chip que é adequado para a maioria das aplicações. O valor deste componente pode ser programado entre 0 e 20 pF. Além disso temos um VCXO on-chip selecionável de modo a possibilitar a sincronização da freqüência de saída por um sinal externo de controle, ou seja, um sinal PWM. O dispositivo suporta programação de uma EEPROM não volátil para fácil customização em uma aplicação. Ele é pré-ajustado para uma configuração default a qual pode ser modificada conforme a aplicação. Na figura 2 temos o diagrama funcional dos dispositivos desta série.
Outros dispositivos da mesma série podem ser utilizados na mesma função, conforme mostra a tabela abaixo.
Outras características importantes dos CDCE949 e CDCEL949 são:
* Programabilidade de EEPROM no-sistema
* Três entradas de controle configuráveis pelo usuário.
* Gera sinais de alta precisão para aplicações em vídeo, áudio, USB, IEEE1394, RFID, gera sinais de clock de freqüências comuns utilizadas como a plataforma DaVinci, OMAP, DSPs.
* Opera com Bluetooth, WLAN, Ethernet e GPS
* Cristal externo de 8 a 32 MHz
* Cerne PLL de baixo ruído
