Este artigo descreve componentes da Maxim destinados a controle e medida de temperatura baseado em documentação de 2007. Sugerimos que antes de se pensar na sua utilização num novo projeto , que se verifique sua disponibilidade em nosso mercado, ou ainda se existem equivalentes mais modernos de melhor desempenho.
A Maxim (www.maxim-ic) destaca na sua ampla linha de circuitos integrados sensores o sensor digital de temperatura DS75 que também opera como termostato.

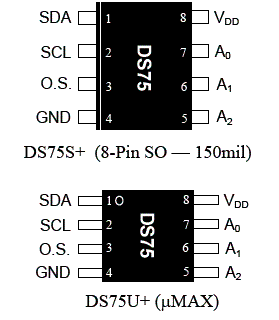

O DS75 é fornecido em dois tipos de invólucros que têm a pinagem mostrada na figura 1.
As funções dos pinos são:
SDA - Dados em dreno aberto (I/O)
SCI - Entrada de clock
GND - Terra
OS - Saída do termostato em dreno aberto
A0, A1, A2 - Entradas de endereço
Vdd - Alimentação positiva

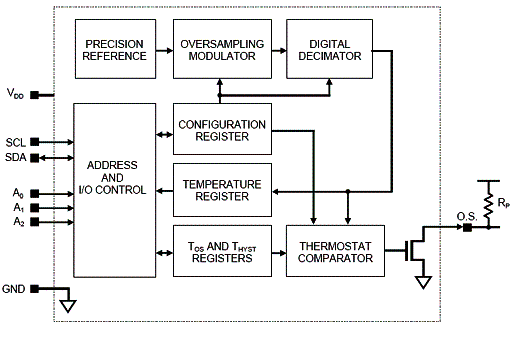

Na figura 2 temos o diagrama de blocos das funções internas contidas nesse componente.
Esse componente pode realizar a medida ou controle de temperatura sem a necessidade de componentes externos com uma precisão de +/- 2º C na faixa de -25º C a +100º C.
A resolução é configurável de 9 a 12 bits via interface serial, sendo totalmente compatível com o LM75. Dentre as aplicações sugeridas pela Maxim, temos:
* Computadores pessoais
* ERBs
* Equipamento de escritório
* Sistemas sensíveis à temperatura
Outras Características:
* Faixa de tensões de alimentação de 2,7 V a 5,5 V
* Ajustes termostáticos definidos pelo usuário
* Não precisa d componentes externos
