Elaboramos este artigo com base em documentação da Linear de 2008. Sugerimos a todos que forem utilizar os circuitos sugeridos que consultem antes a disponibilidade do componente tomado como referência.

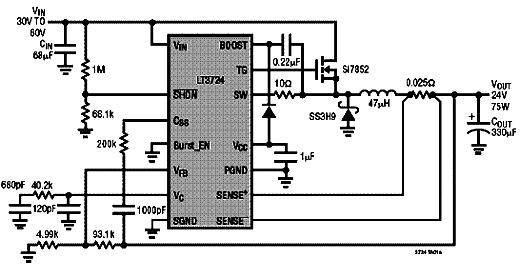

A Linear Technology (www.linear.com), é o fabricante do circuito integrado LT3724 e que consiste num regulador de tensão chaveado de alta tensão que opera no modo de corrente. Este componente aceita tensões de entrada de 4 V a 60 V. Além disso ele pode gerar tensões de saída até 36 V e opera numa freqüência fixa de chaveamento de 200 kHz. Dentre as aplicações sugeridas pelo fabricante temos a distribuição de energia em indústrias, usos automotivo de 12 V e 42 V, aviônica e telecomunicações. Na figura 1 temos um diagrama típico de aplicação do componente que é fornecido em invólucro TSSOP de 16 pinos.

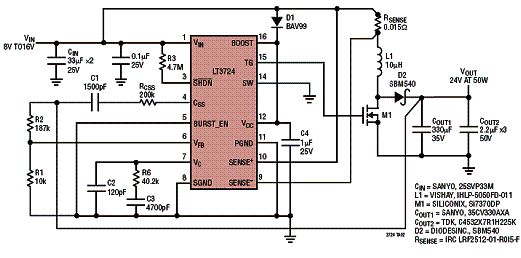

Diversas são as aplicações possíveis para este componente cuja eficiência ultrapassa os 90% com uma carga de 3 A. Na figura 2 temos um circuito step-up com uma saída de 24 V fornecendo potência até 50 W. A entrada deste circuito pode variar entre 8 V e 16 V.

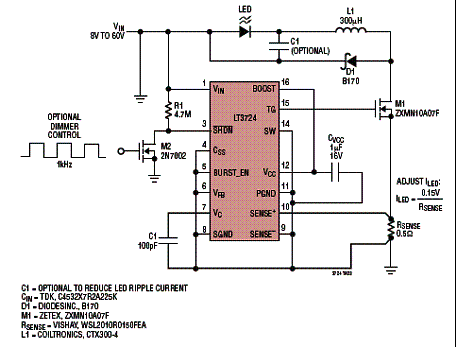

A eficiência deste circuito é superior a 90% em toda a faixa de tensões de entrada. Na figura 3 temos um circuito excitador para LEDs de alta tensão com controle de brilho.
O circuito apresentado na figura 4 consiste num regulador de 12 V x 25 W que opera com entradas entre 4,5 V a 20 V e é resistente a transientes até 60 V. O circuito emprega um MOSFET de potência como elemento intermediário.
Neste circuito são utilizados capacitores cerâmicos no filtro de saída. A eficiência deste circuito também está na faixa dos 90% para uma boa gama de tensões de entrada.

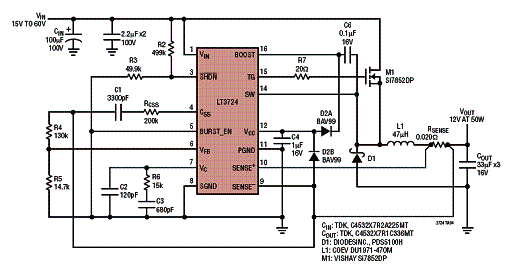

Finalmente, na figura 5 temos uma aplicação em que o LT3724 opera como um conversor Step-Down (redutor), fornecendo 12 v x 50 W a partir de entradas na faixa de 15 V a 60 V. Este circuito também emprega capacitores cerâmicos no filtro de saída.
