Este artigo foi elaborado com base em informação de datasheet da Linear de 2008. Antes de partir para um projeto que utilize o componente citado, sugerimos verificar a disponibilidade do mesmo em nosso mercado.
Um destaque da Linear Technology (www.linear.com) é o circuito integrado LT8410, que consiste num conversor tipo boost. Este componente tem uma corrente quiescente de apenas 8,5 uA. O conversor de baixo ruído possui chaves de potência integradas e diodos Schottky além de circuitos desconexão da saída, tudo em um invólucro DFN de apenas 2 mm x 2 mm de dimensões. O LT8410 utiliza um projeto diferenciado que exige apenas 8,5 uA de corrente quiescente e que é reduzida a praticamente 0 uA no shutdown. Integrando resistores de feedback de valores muito altos (1,24M e 0,4 M) no divisor, ele possibilita uma regulagem de uma tensão de saída de 16 V sem carga com menos de 30 uA de corrente quiescente. Estas características possibilitam sua operação com fontes de alta impedância como baterias tipo botão sem a necessidade de limitações de corrente.
O LT8410 tem uma ampla faixa de tensões de entrada, de 2,6 V a 16 V, o que possibilita sua utilização desde simples células Li-Ion até linhas fixas de 12 V, fornecendo saídas até 40 V. A tensão de saída pode ser ajustada dinamicamente através do pino FBP e com uma fonte externa de tensão. O LT8410 pode fornecer até 8 mA de corrente de saída com 16 V a partir de uma célula Li-Ion o que o torna ideal para aplicações como sensores de precisão ou circuitos de polarização.
Características:
* Corrente quiescente ultrabaixa - 8,5 uA no modo ativo e 0 uA no modo Shutdown
* Comparador no pino SHDN
* Esquema de controle de baixo ruído
* Tensão de referência FB ajustável
* Ampla faixa de tensões de saída: 2,6 a 16 V
* Ampla faixa de tensões de saída: até 40 V
* Chave NPN integrada
* Limitação de corrente de 25 mA para o LT8410
* Limitação de corrente de 8 mA para o LT8410-1
* Diodo Schottky integrado
* Resistores de feedback de alto valor integrados
* Proteção contra sobretensão para CAP e VOUT PVS
* Invólucro DFN de 2 x 2 mm de 8 pinos

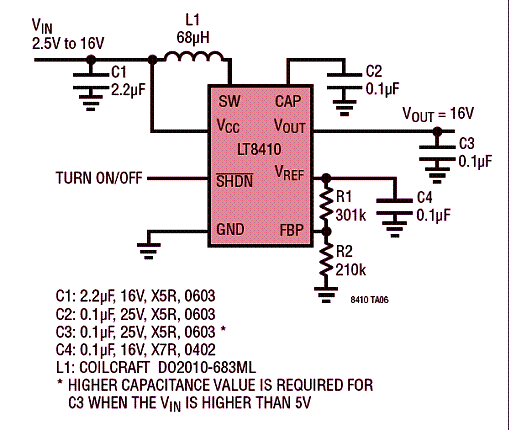

Na figura 1 um conversor de 16 V com este componente.

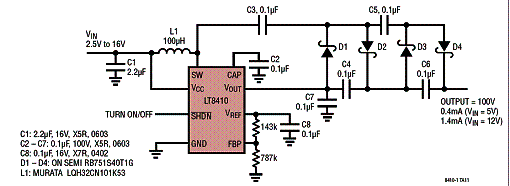

8410. " title="Fonte de 100 V com oLT8410. ">
Mais informações podem ser obtidas no Datasheet do LT8410 em formato PDF disponível no site da Linear Technology.
