Esta informação técnica sobre componente foi preparada em 2009 com base em documentação fornecida pelo próprio fabricante. O circuito integrado em questão consiste num amplificador de isolação. Antes de realizar um projeto que o utilize sugerimos verificar sua disponibilidade em nosso mercado.
ACPL-782T-000E é um circuito integrado produzido pela Avago Technologies (www.avago.com). Este circuito integrado consiste num amplificador de isolação projetado para sensoriamento de corrente e tensão em drives de motores e monitoramento de baterias. Numa implementação típica, a corrente de um motor circula através de um resistor externo e a queda de tensão é sensoriada pelo componente.
Uma tensão de saída diferencial é então gerada do outro lado do dispositivo óptico e esta tensão é proporcional à corrente de motor. Esta corrente pode ser convertida para uma tensão única pelo uso de um amplificador operacional como mostrado na implementação típica (figura 2). Na figura 1 temos o diagrama funcional deste componente.

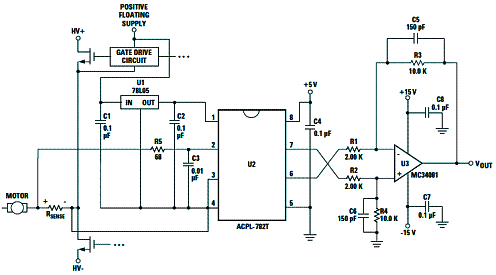

A alta capacidade de rejeição em modo comum possibilita alcançar uma alta precisão e estabilidade fatores necessários ao monitoramento da corrente num motor. Na figura 2 temos uma aplicação típica deste componente.

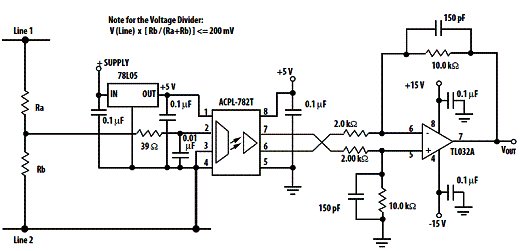

Outra aplicação recomendada é a mostrada na figura 3 em que temos o sensoriamento de tensão.

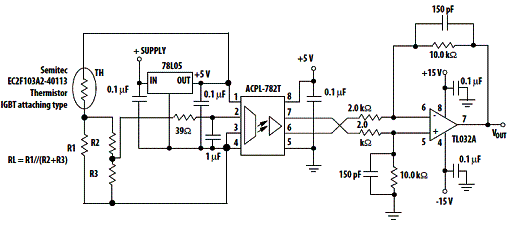

Finalmente na figura 4 temos uma aplicação em que o componente é utilizado com um termistor no sensoriamento de temperatura. Seu alto isolamento o torna ideal para aplicações em que este requisito é importante.
Na verdade, o produto pode ser utilizado em aplicações de uso geral no isolamento de sinais analógicos de alta precisão, estabilidade e linearidade sob condições de elevado nível de ruídos. As principais características que destacamos são:
* +/- 2% de tolerância de ganho a 25º C
* Rejeição em modo comum de 15 kV/us
* Tensão de offset de entrada de 0,3 mV
* Faixa passante de 100 kHz
* Não linearidade de 0,004%
* Faixa de temperaturas de operação de -40º C a +125º C
Aplicações:
* Sensoriamento de motores
* ECU de baterias automotivas
* Sensoriamento de fase de motor em aplicações automotivas
* Interface de isolamento para sensoriamento de temperatura
* Sensoriamento de uso geral de corrente e tensão
