Este artigo foi feito com base em documentação da Linear de 2008. Assim, sugerimos que antes de realizar qualquer projeto utilizando o componente focalizado, que seja verificada sua disponibilidade no mercado, ou se existem componentes equivalentes mais modernos, com melhor performance.
Um destaque da linha de componentes da Linear Technology (www.linear.com) é o LT3972, que consiste num regulador de tensão tipo step-down para 33 V com uma corrente máxima de saída de 3,5 A e uma freqüência de operação de 2,4 MHz. O novo componente pode operar com tensões de entrada de 3,6 V a 33 V e tem uma corrente quiescente de apenas 75 uA.

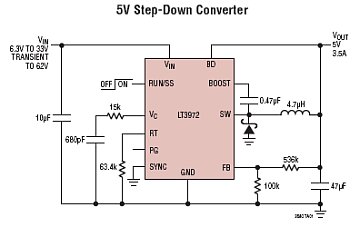

Outras características de destaque deste componente são a sua capacidade de suportar transientes até 62 V e a sincronização externa de 250 kHz a 2 MHz. Um aviso de power good está disponível e a saída pode ser ajustada para valores de 0,79 V a 30 V. Na figura 1 temos seu circuito típico de aplicação para uma saída de 5 V.
O LT3972 é fornecido em invólucro MSOP de 10 pinos medindo apenas 3 mm x 3 mm. Na figura 2 mostramos suas características de eficiência, que alcança valores superiores a 90%.
Uma chave de alta eficiência com uma resistência de apenas 95 m? está incluída juntamente com um diodo Schottky e o oscilador necessário a este tipo de aplicação. Além disso temos todos os circuitos de lógica. O ripple e mantido abaixo de 15 mV em toda a faixa de operação.

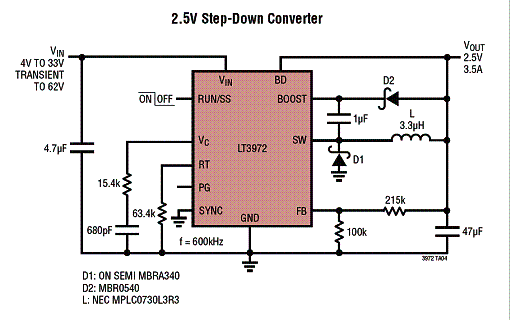

Na figura 3um circuito de 2,5 V.
