Geração VII de Módulos de Potência da Vishay Alcança Correntes de 400 A e Tensões Inversas de 1 600 V (COM073)

Escrevi este informativo sobre novo componente em 2008, com base em documentação do próprio fabricante, a Vishay. Como as linhas de componentes, como este, estão constantemente mudando sugerimos que os interessados na sua utilização consultem antes sua disponibilidade no mercado e a existências de linhas equivalentes mais modernas.

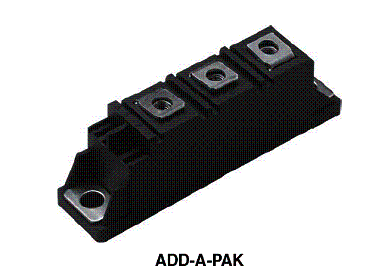

Lançada pela Vishay Intertechnology (www.vishay.com) apresentamos a nova geração de módulos de correntes que podem ser encontrados em invólucros ADD-A-PAK. Estes dispositivos possuem uma melhora do desempenho térmico de 20% e uma tensão de isolamento de 3 500 V.

Pesando menos, com menor resistência térmica e maior confiabilidade, os novos dispositivos são totalmente livres de chumbo. O invólucro é o TO-240AA, compatível com o ADD-A-PAK, e em cada um deles temos combinações de dois componentes ativos em série com um diodo padrão, tiristor/diodo, tiristor/tiristor e retificadores Schottky.

Os novos dispositivos possuem uma tensão de bloqueio elevada até 1600 V, um dV/dt (taxa de crescimento) de 1000 V/us e uma capacidade de isolamento RMS elevada de 3 500 V e uma capacidade de suportar surtos até 3 000 A. Além dos produtos com as configurações e especificações padronizadas, versões com características especiais, sob encomenda podem ser obtidas sob consulta.

Os novos dispositivos eliminam a base d cobre tradicional obtendo-se com isso melhor performance térmica. A nova construção também elimina a necessidade de certos passos no processo de fabricação. As especificações de corrente dos módulos da geração VII vão de 26 A a 105 A para combinações diodo/tiristor, de 110 A a 400 A para combinações com diodo Schottky. As tensões inversas vão de 400 V a 1 600 V para diodos e tiristores e de 30 V a 150 V para retificadores Schottky. As especificações são dadas na tabela abaixo.
