A Linear Technology (www.linear.com) lançou o LT3571, um conversor DC/DC tipo boost de frequência fixa com um fotodiodo de avalanche (APD) integrado do lado positivo da alimentação para ser utilizado como monitor de corrente. O dispositivo pode fornecer tensões de saída até 75 V com tensões de entrada entre 2,7 V e 20 V. Estas características tornam-no ideal para aplicações em fibras ópticas. O APD do lado positivo como monitor de corrente proporciona uma precisão melhor do que 0% na faixa de -40º C a +125º C. A queda de tensão fixa de 5 V no monitor de corrente é característica única no LT3571 o que possibilita grandes larguras de faixa de dados em muitas aplicações que envolvem fibras ópticas. A chave de potência, diodo Schottky e o monitor de corrente APD são integrados num único chip e tudo está disponível em invólucro QFN de 3 mm x 3 mm.
A chave interna de 75 V, 350 mA, pode fornecer saídas até 75 V e sua frequência pode ser programada entre 250 kHz e 2 MHz, o que possibilita ao projetista otimizar a eficiência e ao mesmo tempo minimizar o tamanho dos componentes externos. A frequência constante é usada para manter o ripple abaixo de 500 uVpp, o que é crítico em muitas aplicações APD. Para reduzir ainda mais o ruído é possível fazer a sincronização externa.

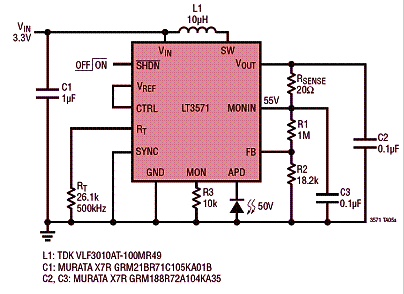

Na figura 1 temos um conversor de 3,3 V para 50 V usando este componente.
Mais informações e circuitos podem ser obtidos no data sheet do componente. Veja no site em localizar datasheet.
Características em destaque:
* Alta tensão de saída: até 75 V
* Diodo Schottky integrado
* Chave interna de 75 V, 350 mA
* Frequência ajustável de 250 kHz a 2 MHz
* Sincronização externa possível
* Faixa de tensões de entrada de 2,7 V a 20 V
* Limite de corrente programável
* Montagem em superfície
* Soft start interno
* Compensação interna
