Diferentemente de uma placa de avaliação que permite que você descubra os recursos de um componente, a placa de prototipagem tem outra finalidade. Ele possui recursos para que você desenvolva seu projeto baseado num componente. A placa que escolhemos para tratar neste artigo faz justamente isso. Nosso artigo foi elaborado com informações obtida na Mouser Electronics e do próprio fabricante, a Renesas. No final do artigo o link para acesso a essas informações e ao datasheet.

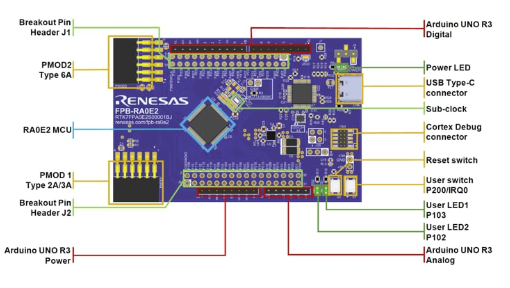

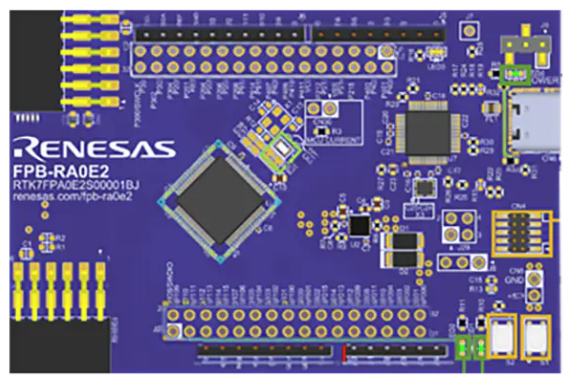

A Placa de Prototipagem Rápida FPB-RA0E2 da Renesas Electronics oferece um ponto de entrada para avaliação, prototipagem e desenvolvimento com o MCU RA0E2. Esta placa incorpora um circuito emulador e pode ser usada sem ferramentas de hardware. A placa de prototipagem FPB-RA0E2 inclui furos passantes para conectores de pinos que permitem acesso aos pinos de sinal do MCU e facilitam a prototipagem com o uso de uma placa de ensaio. Esta placa possui um conector USB 2.0 Tipo C™, um botão de reset e um botão de usuário. Aplicações típicas incluem pequenos eletrodomésticos, automação industrial, canetas inteligentes, rastreadores de segurança pessoal e detectores de odores para banheiro.
RECURSOS
- Fornece um ponto de entrada para avaliação, prototipagem e desenvolvimento com o MCU RA0E2
- Inclui furos passantes para conectores de pinos que permitem acesso a todos os pinos de sinal do MCU, facilitando a prototipagem com o uso de uma placa de ensaio
- Interface Arduino e interface Pmod para fácil expansão da placa
- Inclui um bloco oscilador
APLICAÇÕES
- Eletrônicos de consumo:
- Canetas inteligentes
- Coletes de resfriamento e aquecimento
- Rastreadores de segurança pessoal
- Pequenos eletrodomésticos:
- Banheiros inteligentes
- Monitores de qualidade do ar (PM2.5) com nuvem segura
- Automação industrial:
- Módulos de sensores de purificadores de ar
- Sensores escravos IO-Link
- Automação predial:
- Detectores de odores em banheiros
- Medição de temperatura corporal em sistemas de controle de acesso
ESPECIFICAÇÕES
- Tamanho da placa: 55,88 mm x 85 mm, espessura: 11,65 mm
- Fonte de alimentação:
- Alimentação da placa: 5 V
- 3,3 V VCC
- 1,6 V a 5,5 V para MCU
- 1 x interruptor de reset
- 1 x interruptor de usuário
- Conector USB 2.0 Tipo C™
- Depurador:
- J-Link OB
- Conector de depuração Cortex® de 10 pinos
- 1 x LED verde para indicador de energia
- 2 x LEDs verdes para o usuário
- 1 x amarelo para o depurador integrado ACT LED
