Microcontroladores são a base de uma grande quantidade de aplicações eletrônicas em todos os setores. Escolhemos para este artigo um novo produto da Infineo Technologies que pode atender suas necessidades quando você necessitar de um microcontrolador.
Os microcontroladores da família PSOC™ Control da Infineon Technologies são os MCUs de última geração desenvolvidos especificamente para aplicações de controle de motores. Utilizando controle em tempo real com o Arm® Cortex®-M33, esta família de microcontroladores de alto desempenho permite que os projetistas ofereçam as inovações de mercado que os clientes esperam de seus dispositivos de última geração.
O PSOC Control permite que os projetistas inovem em produtos industriais com tecnologia de última geração. Utilizando periféricos diferenciadores para adaptar Wide-Bandgap (WBG), recursos integrados para reduzir os custos de BOM do sistema, segurança avançada com PSA Certified™ Nível 2 e exemplos de código e ferramentas de desenvolvimento prontos para uso, suportados pelo pacote de software ModusToolbox™. Esta nova família de microcontroladores aumentará o desempenho e a eficiência da próxima geração de produtos de controle de motores.
O microcontrolador PSOC™ Control possui um conversor analógico-digital (ADC) de alto desempenho e um acelerador CORDIC integrado. Com amostragem síncrona "ociosa" de até 16 sinais analógicos do ADC de núcleo único, resultados até 25% mais rápidos são possíveis sem qualquer jitter de amostragem.
O Acelerador CORDIC pode desligar a CPU e aumentar o poder computacional para tarefas críticas em tempo real, como algoritmos de controle de motores orientados a campo. Além disso, o Modulador de Largura de Pulso Temporizador/Contador Programável (TCPWM) possui um bloco de Interface de Movimento (MOTIF) que pode ser usado para comunicar sinais de controle de motores. Essa combinação única de potência e desempenho lançará a próxima geração de soluções industriais no mercado.
Para possibilitar uma variedade de aplicações com soluções otimizadas, a Infineon oferece a linha de produtos PSOC Control C3M, específica para aplicações de controle de motores. A linha inclui produtos nas famílias Entry (melhor custo-benefício) e Main Line (mais recursos e alto desempenho).
RECURSOS

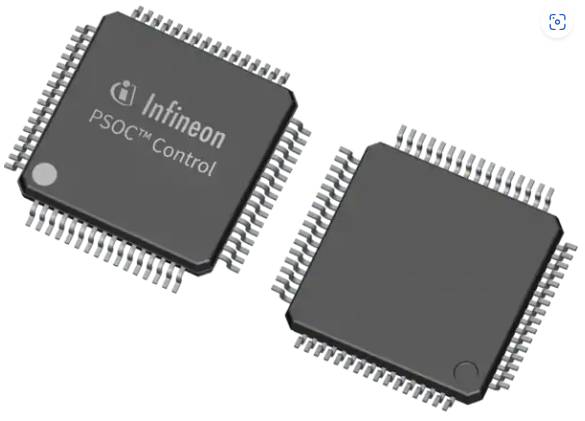

Invólucro LQFP-64
Subsistemas MCU de 32 bits
- Até 180 MHz Arm Cortex-M33 com DSP e FPU
- Até 256 kB de flash de leitura durante a gravação com ECC
- Até 64 kB de SRAM com ECC
- 16 kB de I-Cache
- 6 modos de energia, incluindo suspensão profunda e hibernação
Analógico de alto desempenho
- ADC SAR de 12 bits e até 12 MSPS
- 18 canais analógicos
- 5 comparadores com DAC de 10 bits integrado e gerador de inclinação
- Periféricos de controle em tempo real
16 TCPWMs de 16 bits e 4 de 32 bits
- HRPWM de 4 canais (somente MCUs de linha principal PSOC Control C3)
0Coprocessador matemático CORDIC
Segurança de dispositivo até PSA L2
- NIST P256 e TRNG
- Criptografia
- Inicialização segura
- Atualização segura de firmware
- Isolamento de processamento

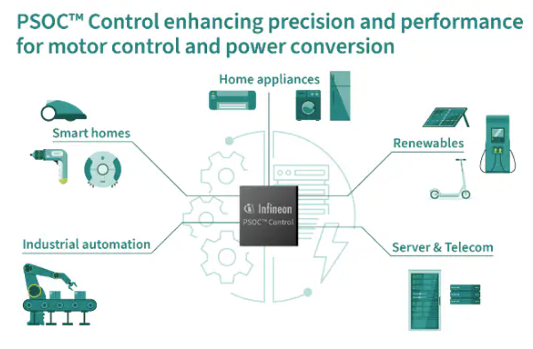

APLICAÇÕES
Energias Renováveis
- Inversores FV
- LEV
- Carregamento de VE
Casas e eletrodomésticos inteligentes
- Ferramentas elétricas e de jardinagem
- Robôs cortadores de grama
- Robôs domésticos
- Unidade de distribuição de energia (ODU) para ar-condicionado residencial
- Acionamentos para eletrodomésticos de grande e médio porte
Controle de motores industriais
- Acionamentos de uso geral
- Servodrives
- Ar-condicionado comercial/HVAC
- Robótica
Servidor e telecomunicações
- Fontes de alimentação para telecomunicações
- Fontes de alimentação para servidores
- Fontes de alimentação para estações de trabalho
