A STMicroelectronics (www.st.com) em seu Application Note AN2705 descreve a placa de avaliação TSH173 que consiste num buffer triple de vídeo com filtro SD. Neste documento, a ST descreve a placa, incluindo o diagrama de bloco interno, os componentes da placa em si e o layout da placa.
A Placa TS173
Esta placa contém um buffer de vídeo com alimentação simples e um ganho interno de 6 dB. Além disso, existe um filtro passa-baixas com freqüência de corte de 8,2 MHz para cada canal de modo a atender os padrões SD de definição (Standard Definition) para interfaces de linha de vídeo.
As principais características desta placa são:
* Alimentação simples de 4,5 a 5,5 V
* Driving R-G-B, Y-Pb-Pr, Y-C-CVBS
* Três canais de buffer com ganho de 6 dB
* Três filtros de reconstrução de vídeo para SD
* Três modificadores de nível de sinal de entrada DC internos
* Não precisa de capacitor de entrada
* Distorção harmônica muito baixa
* Cada saída pode excitar cargas acopladas AC ou DC de 150 ?
* Testada em alimentação de 5 V

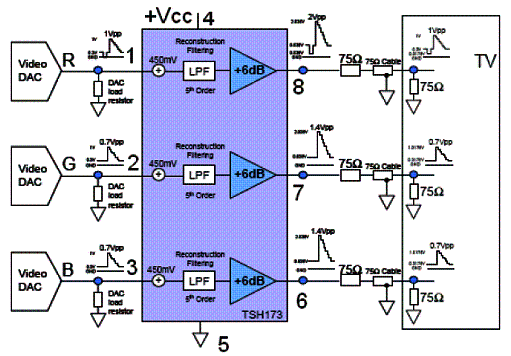

Na figura 1 temos o diagrama de blocos interno desta placa:
Na tabela abaixo temos a descrição dos pinos:
| Nome | Número do Pino | Descrição |
| IN1, IN2, IN3 | 1,2,3 | Pinos de entrada |
| OUT1, OUT2, OUT3 | 8,7,6 | Pinos de saída |
| +Vcc | 4 | Alimentação positiva |
| GND | 5 | Terra |

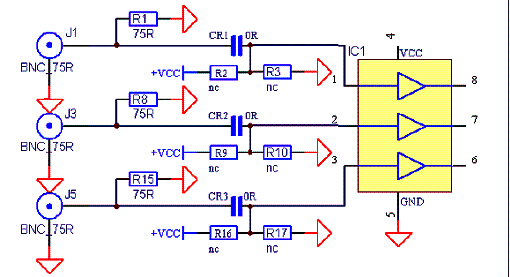

A placa é projetada para ser testada com um gerador de 75 ? e ferramentas de medida de 75 ?. O sinal de entrada deve estar entre 0 e 1,4 V para não ser cortado. De outra forma, pode-se substituir o resistor de 0 ohm por um capacitor de 100 nF em CR1, CR2 e CR3, e adicionar uma ponte de resistores para polarizar o sinal de entrada no nível certo, como mostrado na figura 2. Os locais para os resistores estão na parte posterior da placa.

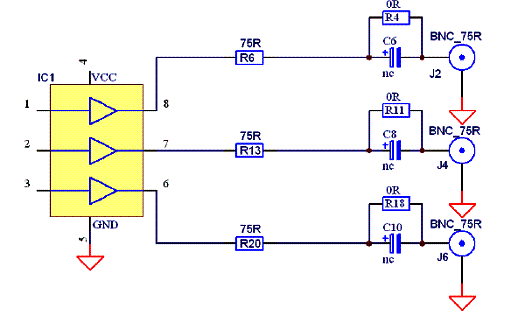

A saída da placa TSH173 pode ser acoplada em AC por capacitores de 220 nF, de modo a minimizar a componente DC na linha. Para fazer isso, basta remover R4, R11 e R18, resistores de 0 ? e soldar os capacitores C6, C8 e C10 nos locais apropriados, conforme mostra a figura 3.
O uso de uma fonte de alimentação com bypass correto é importante para se otimizar a performance. Um capacitor de 10 µF e um de 10 µF são soldados na placa. Isso proporciona boa performance, no entanto ela pode ainda ser aumentada com o uso de um capacitor de 100 µF como C3 e uma bobina de 560 ? em lugar do resistor de 0 ohm, original. Na figura 4 temos o modo de se ligar estes componentes.

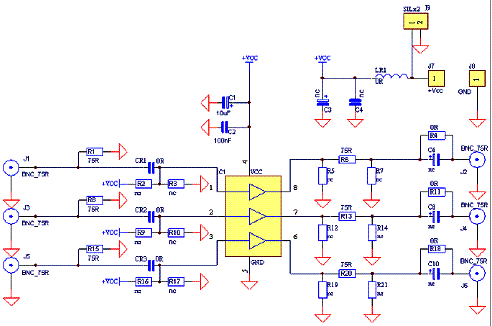

Temos finalmente o diagrama completo da placa de avaliação. O desenho do padrão cobreado da PCB pode ser obtido no documento original da ST em formato PDF. O diagrama completo está na figura 5.

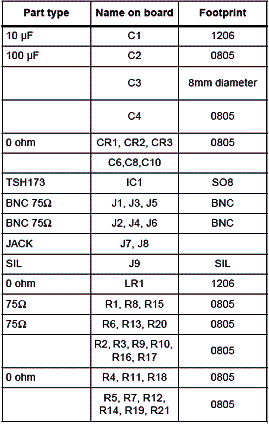

Os valores dos componentes e o tipo são dados na seguinte tabela:
