LT3495/1 - Conversores Boost MicroPower (COM022)

A Linear Technology tem na sua linha de componentes o LT3495/1, uma linha de conversores boost (elevadores de tensão) de baixo ruído, com chaves integradas, diodos Schottky e circuito de saída desconectado. Ambos os componentes são fornecidos em invólucros DFN-10 de 2 x 2 mm.

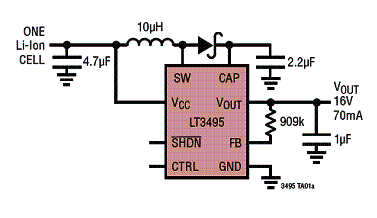

Estes componentes possuem uma faixa de tensões de entrada de 2,3 V a 16 V, que permite sua operação a partir de uma célula de Li-Ion até linhas fixas de 12 V, fornecendo saídas até 40 V. A corrente de saída chega aos 70 mA para uma tensão de 16 V a partir de uma única célula Li-Ion.

Estas características tornam este componente ideal para aplicações como displays OLED. Os dois componentes empregam uma técnica de controle única que permite fornecer ao mesmo tempo alta eficiência e baixo ripple de saída, numa ampla faixa de correntes de carga. Este técnica garante que a freqüência de comutação fique acima da banda de áudio para a faixa inteira de corrente de carga, o que é ideal para aplicações sensíveis a ruídos como PMP e áudio. Em combinação com capacitores cerâmicos de baixo custo, o invólucro compacto dos LT3495 proporcionam soluções que ocupam muito pouco espaço.

A chave NPN do LT3595 alcança uma Cecsat de apenas 250 mV com 500 mA levando a eficiências até 85%. O dispositivo possui ainda uma corrente quiescente de apenas 60 uA (<1 uA no modo shutdown), o que maximiza a autonomia da bateria, ao mesmo tempo que diodos Schottky internos para circuitos de proteção reduzem a necessidade de componentes externos.

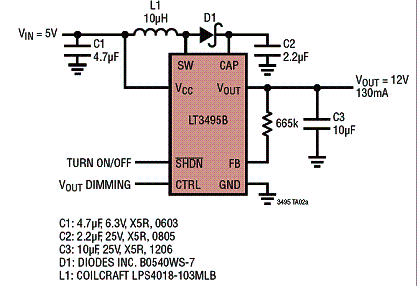

Completando, existe ainda uma função de ajuste de brilho/contraste integrada para aplicações em displays. Para aplicações que exijam tensões abaixo de 10 V existe versões B deste dispositivo, as quais apresentam uma eficiência ligeiramente melhor.
