Conectores são componentes críticos nas aplicações atuais. No entanto, quando falamos nesses componentes logo pensamos em soluções robustas como solução única para todos os eventuais prolemas que podem ocorrer. Desta forma, nem todos os projetistas pensam em soluções usando materiais como o plástico, no entanto elas existem, como mostra o componente que focalizamos neste artigo.

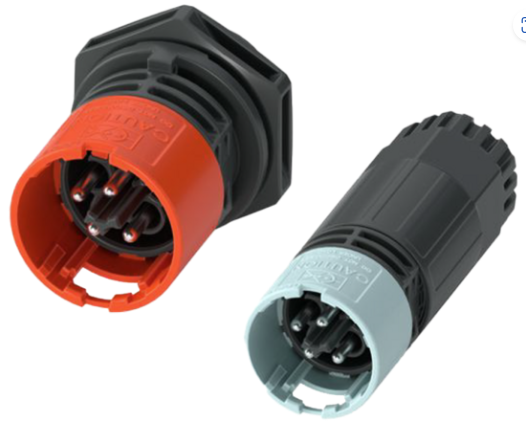

Escolhemos os conectores de sinal plásticos PRC20 da Phoenix Contact. Os conectores de sinal de plástico PRC20 da Phoenix Contact são projetados para distribuição de energia inteligente e eficaz em circuitos de gerador e carga. A série oferece altos graus de proteção, garantindo distribuição de energia confiável em aplicações internas ou externas.
Os conectores PRC20 da Phoenix Contact são conectores miniaturizados com contatos de 20 A. Os conectores PRC20 com inserções M17 combinam o fator de forma tradicional M17 com a robustez do PRC. Os conectores PRC20 oferecem tensão nominal de 500 VCA/CC, resistência ao impacto IK08 e uma faixa de temperatura ambiente de -40 °C a +85 °C.
CARACTERÍSTICAS
Tensão nominal de 500 VCA/CC
Corrente nominal de até 20 A
Conectores de 2 a 5 posições
Codificação de cores e codificação mecânica
APLICAÇÕES
Distribuição de energia
Circuitos geradores
Circuitos de carga
ESPECIFICAÇÕES
PRC20
UL 2238
Seção transversal nominal de 14 AWG a 20 AWG
Tensão nominal de 600 V
Corrente nominal de até 20 A
Grau de proteção IP65, IP67
Resistência ao impacto IK08
Faixa de temperatura ambiente de -40 °C a +85 °C
PRC20 com inserções M17
IEC 61984:2008
Seção transversal nominal de 17 AWG a 18 AWG
Tensão nominal de 630 VCA
Corrente nominal de 8,5 A
Conectores de 7 posições
Grau de proteção IP65, IP67
Resistência ao impacto IK08
Faixa de temperatura ambiente de -40 °C a +85 °C
Mais informações podem ser obtidas no link abaixo.
Link para o componente:
