O microcontrolador LH7A400 consiste num poderoso dispositivo baseado em cernes ARM9, no caso o ARM922T, contendo um sistema completo on-chip, com um alto nível de integração. Esses recursos fazem com que esse dispositivo possa ser usado em aplicações que exijam uma ampla gama de exigências e expectativas.
O alto grau de integração permite reduzir os custos finais do sistema, os ciclos de produção acelerando assim a introdução do produto no mercado.
O LH7A400 contém ainda um controlador para LCD de modo a possibilitar o desenvolvimento de aplicativos que possuam esse tipo de display, tornando assim mais simples seu projeto;
Destaques:
* Cerne ARM9TDI de 32 bits RISC até 250 MHz
* Cache de 16 kB e memórias de instrução e dados de 8 kB cada
* MMU (habilitada Windows)
* Até 80 kB de memória RAM estática on-chip
* Controlador programável de interrupções
* Barramento de interface externa ATÉ 125 MHz
* SRAM/ROM/Flash assíncrono
* DRAM/Flash síncrono
* Compact Flash
* PCMCIA
* Osciladores de 32 768 kHz e 14 7456 kHz
* PLL Programável
* Controlador LCD até 1024 x 768 de resolução
* Até 64 k de cores
* 10 canais de DMA: AC97, MMC, USB
* USB 2.0
* Porta serial:
- Motorola SPI
- Texas SSP
- National MICROWIRE
* Três timers programáveis
* Três UARTs
* Interface Smartcard ISO7816
* Dois conversores DC-DC
* Interface Codec AC97
* Clock em tempo real (RTC)
* 60 portas I/O d uso geral
* Tensões de operação:
- 1,8 V (cerne)
- 3,3 V (entradas e saídas)
* Entradas digitais tolerantes a 5 V
* Invólucro BGA de 256 pinos ou LFBGA

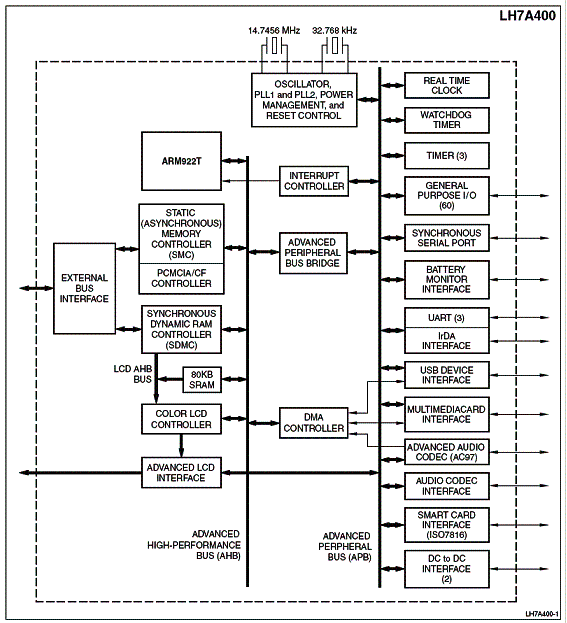

Na figura 1 temos o diagrama de blocos desse microcontrolador.

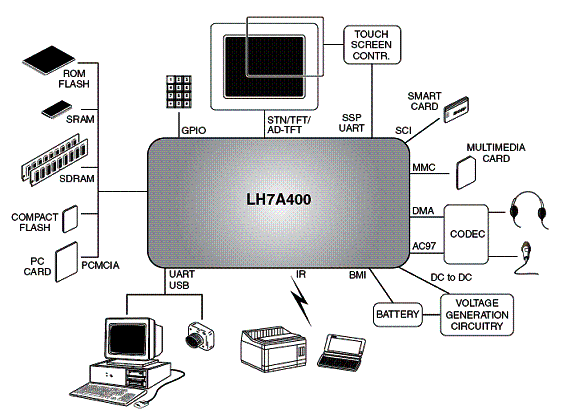

A figura 2 ilustra as diversas possibilidades de uso desse microcontrolador com a conexão de uma grande quantidade de dispositivos externos de entrada e saída.
O elevado número de recursos on-chip permite que aplicações complexas sejam desenvolvidas sem a necessidade de circuitos adicionais externos, proporcionando assim uma grande redução no custo final do produto.
Dentre as aplicações sugeridas pela NXP para esse microcontrolador, destacamos as seguintes:
* Qualquer aplicação que use LCD
* Aplicações de consumo
* Entretenimento
* Comercial e industrial
* Médico
* Automotivo
Data do release: julho de 2007
Distribuidor: NXP Semiconductors Brasil
