Em seu Application Note 1996, a Maxim a utilização do circuito integrado MAX2247 num amplificador de potência para operação de redes sem fio (WLAN) do padrão 802.11g, com sinais OFDM em 2450 MHz.

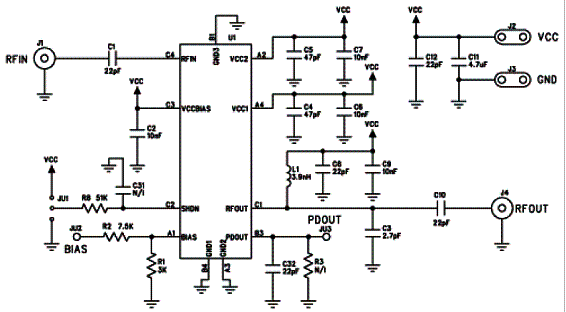

A meta do projeto é fornecer uma potência de +17 dbm com 3% de EVM, usando ma corrente de alimentação de 175 mA. Na figura 1 temos o diagrama dessa aplicação.
O circuito integrado MAX2247 é especificado para a faixa de 2,4 GHz, fornecendo uma potência até +24 dBm, com saída linear no 802.11g. sendo usado nessa aplicação otimizada de WLAN.
Aqui ele pode fornecer +17 dBm de potência de saída linear, com 3% de EVM (error vector magnitude) o que supera as especificações da 802.11g.
O dispositivo possui ainda uma entrada de shutdown que permite baixar seu consumo para menos de 0,5 uA. A corrente de polarização é ajustada externamente.
Para testes com esse circuito, a Maxim possui uma placa de avaliação. Nessa placa, que corresponde ao circuito dado, as indutâncias são obtidas a partir de pequenas linhas de transmissão elaboradas na própria placa de circuito impresso.
Data do documento da Maxim: 2009
Elaboração do artigo: Fevereiro de 2011
