Protetores de bateria Littelfuse ITV2718 (COMD133)

As baterias usadas em aplicações modernas são dispositivos sensíveis e também caras devendo ser protegidas, isso porque também um eventual curto é perigoso pode dano que pode causar ao restante do equipamento. Assim, os protetores de bateria são recursos que devem ser considerados num projeto que use esses elementos. O componente que escolhemos para destacar neste artigo faz justamente isso. Trataremos dos protetores de bateria Littelfuse ITV2718.

Este artigo foi elaborado com base em informações obtidas através da Mouser Electronics e do próprio fabricante no link no final do artigo.

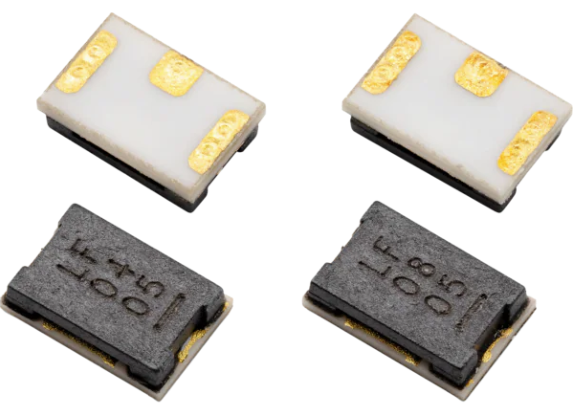

Figura 1 – Protetores de baterias da Littelfuse

Os protetores de bateria Littelfuse ITV2718 são dispositivos montáveis em superfície do tipo chip, projetados para proteger contra sobrecorrente e sobrecarga. Esses protetores apresentam tempo de resposta rápido e oferecem corrente nominal de 5A e tensão CC máxima de 36V. Os protetores de bateria ITV2718 incluem um elemento fusível para garantir uma operação estável sob corrente elétrica normal e para cortar a corrente quando ocorrer sobrecorrente.

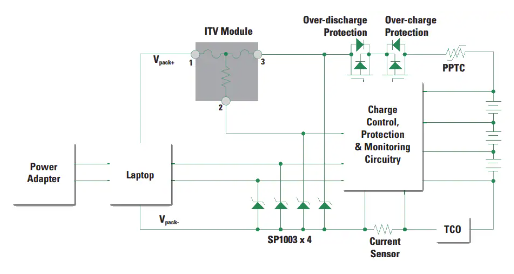

Na figura 2 temos o modo de se utilizar esses dispositivos.

Figura 2 – Conexão dos protetores de bateria

Esses protetores de bateria também incluem um elemento de aquecimento resistivo que pode ser usado em combinação com detectores de tensão como IC e FET. Quando a sobretensão é detectada, o elemento de aquecimento é excitado eletricamente para gerar calor para queimar o elemento fusível para obter proteção contra sobretensão. Os protetores de bateria ITV2718 são usados em notebooks, telefones celulares, câmeras, ultrabooks, tablet PCs, impressoras, sistemas de segurança e aplicações automotivas.
