Aplicações sem fio sofisticadas incluem microcontroladores que devem ter características especialmente selecionada para o tipo função que devem exercer. Assim, tipos específicos devem ser selecionados com cuidado como o que escolhemos para nosso destaque. O mircontrolador escolhido é o Texas Instruments CC2340R2 Simple Link para aplicações sem fio.
Este artigo foi elaborado com base em informações obtidas no site da Mouser Electronics a partir do qual se tem acesso ao datasheet.

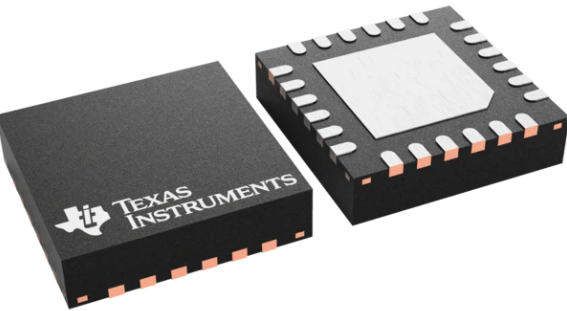

O microcontrolador sem fio (MCU) Texas Instruments CC2340R2 SimpleLink™ é um dispositivo sem fio de 2,4 GHz projetado para Bluetooth® de baixa energia e Zigbee®. Este MCU sem fio foi projetado como um SoC (sistema em chip) básico para comunicação sem fio de baixa potência. O MCU CC2340R2 possui corrente de espera ultrabaixa de 0,71 μA, balun integrado, 28 KB de SRAM de fuga ultrabaixa e ROM de 12 KB para bootloader e drivers. Este microcontrolador sem fio suporta atualização Over-The-Air (OTA), Serial Wire Debug (SWD), Real-Time Clock (RTC) e rádio de alto desempenho.

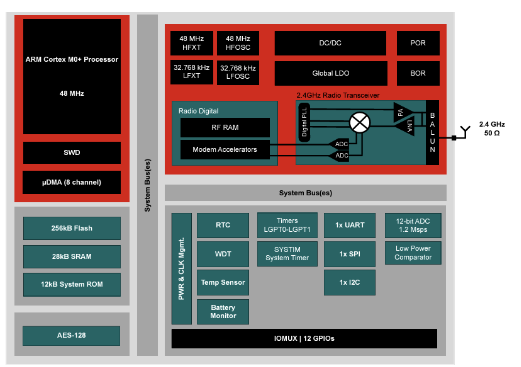

Na figura 2 temos um diagrama de blocos funcionais do microcontrolador.
As aplicações típicas incluem medicina, automação predial, beacons, rastreamento de ativos, descartáveis, redes inteligentes, luminárias LED, controle de iluminação, equipamentos de comunicação, automação de fábrica e eletrônicos pessoais.
Destaques:
• Microcontrolador sem fio:
• Processador Arm® Cortex®-M0+ otimizado de 48 MHz
• 256 KB de flash programável no sistema
• 12 KB de ROM para bootloader e drivers
• 28 KB de SRAM de vazamento ultrabaixo e retenção total de RAM no modo de espera
• Transceptor RF de 2,4 GHz compatível com Bluetooth® 5.3 de baixa energia
• Balun integrado
• Suporta atualização Over-The-Air (OTA)
• Depuração de fio serial (SWD)
Baixo consumo de energia:
• Consumo da MCU:
• Modo ativo de 2,6 mA e CoreMark® 53μA/MHz em execução e CoreMark
• <710nA modo de espera, RTC e RAM
• Modo de desligamento 165nA e ativação no pino
Consumo de rádio:
• 5,3 mA RX
• 5,1mATX a 0dBm
• <11mA TX a +8dBm
Periféricos MCU:
• 12 blocos de E/S:
• 2 pads IO SWD, mixados com GPIOs
• 2 pads IO LFXT, mixados com GPIOs
• 8 DIOs (IOs analógicos ou digitais)
• 2 temporizadores de uso geral de 16 bits, suporte ao modo de decodificação em quadratura
• ADC de 12 bits, 1,2 Msps com referência externa, 267 kps com referência interna e 4 entradas ADC externas
• 1x comparador de baixa potência
• 1xUART
• 1x SPI
• 1xI2C
• Relógio em tempo real (RTC)
• Monitor integrado de temperatura e bateria
• Temporizador de vigilância
• Suporte ao protocolo sem fio de baixo consumo de energia Bluetooth® 5.3
• Rádio de alto desempenho:
• -102dBm para Bluetooth de baixa energia 125kbps
• -96,5dBm para Bluetooth de baixa energia 1Mbps
• Potência de saída de até +8dBm com compensação de temperatura
Faixa de operação:
• Conversor Buck DC/DC no chip
• Faixa de tensão de alimentação única de 1,71 V a 3,8 V
• Tj: -40°C a 85°C
Conformidade regulatória:
• Adequado para sistemas que visam a conformidade com estes padrões: EN 300 328 (Europa)
• FCC CFR47 parte 15
• ARIB STD-T66 (Japão)
Facilitadores de segurança:
• Acelerador criptográfico AES de 128 bits
• Gerador de números aleatórios a partir de ruído analógico no chip
Ferramentas e software de desenvolvimento:
• Kit de desenvolvimento LaunchPad LP-EM-CC2340R5
• Kit de desenvolvimento de software (SDK) SimpleLink™ CC23x
• Estúdio SmartRF™ para configuração simples de rádio
• Ferramenta de configuração do sistema SysConfig
• Invólucro RGE QFN24 de 4 mm x 4 mm (12 GPIOs)
• Compatível com RoHS
Aplicações
• Médicas
• Automação predial
• HVAC
• Sistemas de segurança contra incêndio
• Redes de câmeras IP
• Iluminação
• Automação de fábrica e controle
• Equipamentos de comunicação
• Eletrônica Pessoal
Mais informações incluindo datasheet de 64 páginas no link
https://br.mouser.com/new/texas-instruments/ti-cc2340r2-wireless-mcu/
