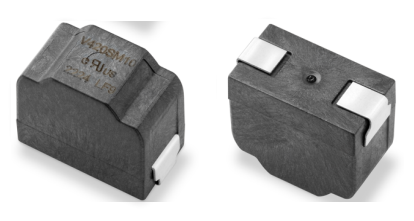

Varistores são elementos fundamentais na proteção de circuitos, absorvendo surtos e transientes. Os varistores da série SM10 para montagem em superfície da Littelfuse estão nesta categoria de componentes, com especificações que atendem a uma grande gama de aplicações e com invólucro para montagem em superfície.
Esses varistores são projetados para suportar surtos de correntes intensas e temperaturas elevadas que chegam aos 125 ºC. São indicados especificamente para a proteção primária de circuitos contra transientes. A série de varistores Littelfuse SM10 é a primeira para montagem em superfície de Varistor de óxido Metálico (MOV) com manipulação de corrente de surto de ultra-alta capacidade, projetado especificamente para tensão transitória do circuito primário proteção contra surtos. A série de varistores SM10 é construída com um Disco MOV e terminais estanhados dentro de uma moldagem de polímero em invólucro, que é totalmente qualificado em soldagem sem chumbo e compatível com processos de soldagem por refluxo e por onda. Na figura 1 temos as curvas características para diversas condições de funcionamento.
No datasheet de 6 páginas podem ser obtidas todas as informações adicionais necessárias aos projetos que utilizem este componente;
Aplicações
- Armazenamento de energia elétrica
- Carregadores EV integrados e externos
- Eletrônica geral e produtos elétricos
ESPECIFICAÇÕES
- Faixa de tensão operacional de 170 VCC a 720 VCC
- Dissipação nominal máxima de 110W
- Corrente de pico de surto de 5000A
- Capacitância típica de 600pF
- Faixa de temperatura operacional de -40°C a +125°C
- Resistência de isolamento ≥100MΩ
Para obter mais Informações sobre estes componentes, incluindo o datasheet vá ao link da Mouser:
https://br.mouser.com/new/littelfuse/littelfuse-sm10-varistors/
