E quantidade de dispositivos eletrônicos nos automóveis atuais é enorme, e a garantia de que uma falha em seu funcionamento não afete os demais componentes do carro é um ponto importante que deve ser levado em conta pelos projetistas de equipamentos automotivos. Neste artigo tratamos de um componente destinado justamente a aumentar a segurança de equipamentos automotivos monitorando a tensão através da qual detecta anormalidades.
Este artigo foi elaborado com base em informações obtidas na Mouser Electronics através do link de onde pode ser acessado o datasheet do componente.

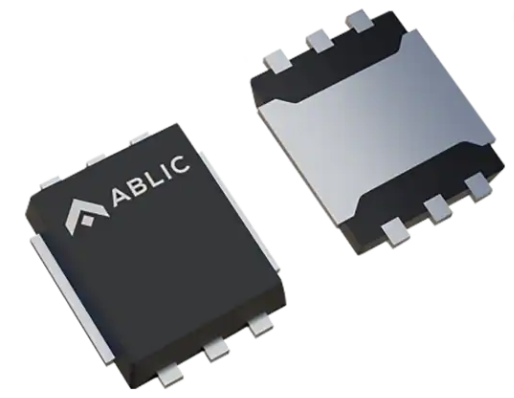

Os detectores de tensão automotiva ABLIC S-19114 são detectores de alta precisão desenvolvidos com tecnologia CMOS. Esses detectores exibem um tempo máximo de resposta de detecção de 10 μs, o que permite a detecção rápida de anormalidades de tensão. Os detectores S-19114 apresentam uma saída de dreno aberto de canal N, consumo de corrente de 2μA e faixa de tensão de detecção de 4V a 12V (passo de 0,05V). A tensão de liberação e detecção são fixadas internamente com uma precisão de ±1,5%.

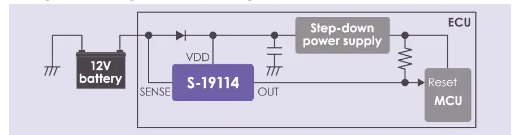

Na figura 2 temos o diagrama típico de aplicação.
Na figura 3 temos o diagrama de blocos do componente.
ESPECIFICAÇÕES
• Tempo máximo de resposta de detecção de 10μs
• Faixa de tensão de detecção de 4V a 12V
• ±1,5% de precisão de tensão de detecção
• Tempo de atraso de resposta típico de 10 ms (CD=3,3nF)
• Faixa de tensão operacional de 3V a 36V
• Faixa de temperatura operacional de -40°C a 125°C
• Saída de dreno aberto de canal N
• Livre de chumbo e halogênio
Aplicações:
• Detecção de tensão de bateria automotiva
• Uso automotivo (motor, suspensão, transmissão, ABS e dispositivos relacionados para EV/HEV/PHEV)
• Conversores CC/CC
• Carregadores de bordo
• Sistemas de gerenciamento de bateria (BMS)
Mais informações, inclusive datasheet
https://br.mouser.com/new/ablic/ablic-s-19114-voltage-detectors/
