Quando temos de ligar e desligar uma carga de potência com características indutivas através de um relé, um problema que se apresenta é o faiscamento entre os contatos (arcos). Assim, para este tipo de aplicação deve ser usado um relé com características especiais. É justamente de um relé deste tipo que trataremos neste artigo baseados em informações obtidas na Mouser Electronics e no datasheet do próprio fabricante.

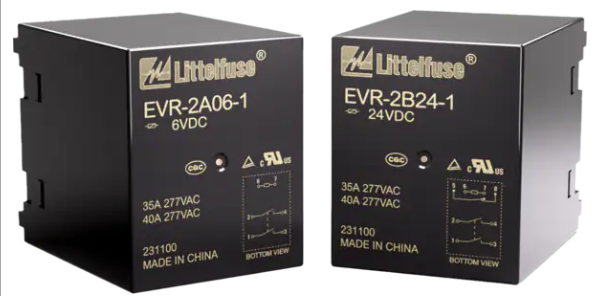

Figura 1 – Aspectos – as dimensões são dadas no link.
Figura 1 – Aspectos – as dimensões são dadas no link.





Os relés de alimentação CA Littelfuse EVR apresentam uma folga de contato estendida> 3 mm, que fornece melhor isolamento. Os relés são projetados para aplicações de carregamento de veículos elétricos (EV) e estão em conformidade com os padrões de infraestrutura de carregamento de EV, incluindo IEC 62955, IEC 62752 e UL 2231. A série EVR oferece baixa resistência de contato e alta classificação de contato de 40A adequada para Modo 2 e 3 Carregamento de veículos elétricos. Os relés de potência possuem dimensões compactas, o que permite flexibilidade no design do usuário. Os relés de potência CA Littelfuse EVR são compatíveis com RoHS/REACH, entre outras certificações. Outras aplicações típicas incluem caixas de embutir AC e caixas de controle no cabo (ICCB).

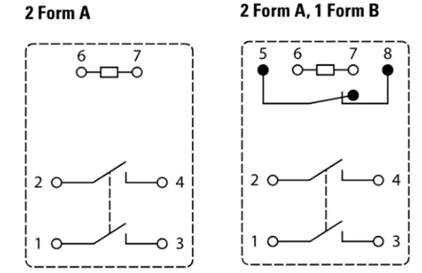

Na figura 2 temos as configurações dos contatos disponíveis.



Figura 2 – Contatos disponíveis
Figura 2 – Contatos disponíveis







CARACTERÍSTICAS



Baixa resistência de contato

• >3mm de folga de contato

• Atende aos requisitos da categoria III de sobretensão

• Proteção aprimorada contra choques e vibrações

• Mecanismo de contato de espelho

• Permite detecção de soldagem por contato de energia

• Alta resistência de comutação de carga

• Fácil instalação de PCB

• Adequado para carregamento de modo 2 e 3 EV

• Pegada compacta para flexibilidade de design

• Compatível com TUV, CQC, cRUus, RoHS e REACH





ESPECIFICAÇÕES



• Arranjos de contato 2A ou 2A1B

• Faixa de tensão nominal da bobina de 6 VCC a 24 VCC

• Faixa de tensão operacional máxima de 4,5 VCC a 18 VCC

• Faixa mínima de tensão de liberação de 0,3 VCC a 1,2 VCC

• Resistência da bobina de 19,1Ω a 306,4Ω

• Classificação de potência operacional nominal de 1,88 W

• 0,17 W de potência nominal

• 1 milhão de ciclos de vida mecânica mínima

• Resistência de isolamento 1000mΩ





Aplicações:



• Estações de carregamento de veículos elétricos (EV)

• Caixas de alimentação AC

• ICCB



Mais informações, incluindo datasheet:

https://br.mouser.com/new/littelfuse/littelfuse-evr-ac-power-relays/
