O componente que destacamos neste artigo é um elemento essencial no controle de cargas de potência como motores, solenoides, etc. Destacaremos um MOSFET de Carboneto de silício (SiC) da onsemi com características que merecem ser analisadas pelos que precisam de um MOSFET de potência para um novo projeto.
A escolha de um componente para estas aplicações exige a observação das suas características havendo uma infinidade de opções. A solução que apresentamos neste nosso destaque pode ser ideal para o seu projeto.
Na figura 1 temos o seu circuito equivalente, observando-se que ele já possui o diodo de proteção interno.
Os MOSFETs de carboneto de silício (SiC) onsemi NVHL025N065SC1 são MOSFETs EliteSiC de 25mΩ e 650V que fornecem superior desempenho de comutação. O MOSFET onsemi NVHL025N065SC1 oferece maior confiabilidade em comparação ao silício e uma baixa resistência de condução (ON). O tamanho compacto do chip desses MOSFETs garante baixa capacitância e carga de gate. Os benefícios obtidos incluem alta eficiência, frequência de operação rápida, maior densidade de potência, EMI reduzida e tamanho reduzido do componente.

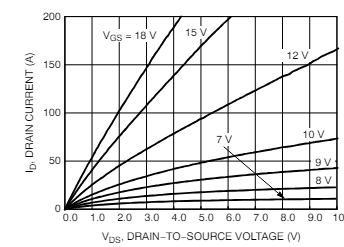

Na figura 1 temos as características típicas de condução deste componente a partir do datasheet do fabricante que pode ser acessado no link.
No datasheet de 9 páginas podem ser obtidas todas as informações adicionais necessárias aos projetos que utilizem este componente;
Características
• RDS(ligado) tip. = 19 mOhms @ VGS = 18 V
* RDS(ligado) tip.= 25 mOhms @ VGS = 15 V
• Carga de porta ultrabaixa (QG(tot) = 164 nC)
• Baixa capacitância (Coss = 278 pF)
• 100% testado em avalanche
• Qualificado AEC-Q101 e compatível com PPAP
• Este dispositivo é livre de Pb e é compatível com RoHS
Aplicações Típicas
• Carregador automotivo integrado
• Conversor DC/DC automotivo para EV/HEV
Informações sobre este componentes, incluindo o datasheet podem ser obtidas no site da Mouser em:
https://br.mouser.com/new/onsemi/onsemi-nvhl025n065sc1-mosfets/
