Projetados para sinais até 12 GHz, estes conectores da Hirose Electric Co. são ideais para aplicações de transmissão de sinais de RF digitais. Preparamos este artigo em que focalizamos as principais características dos componentes desta série com base no Datasheet do fabricante.
Para acessar o datasheet use o link: https://www.mouser.com/pdfDocs/ed_BM46_20190627.pdf . Para compra através da Mouser Electronics e incormações sobre quantidade em estoque, use o link: https://www.mouser.com/new/hirose/hirose-bm46-connectors/
Os conectores da série BM46 da Hirose são indicados para aplicações de RF digital com frequências até 12 GHz. Na figura 1 temos os aspectos dos conectores desta série.
Na transmissão de sinais de RF, a VSWR máxima é de 1,3, sendo de 1,6 no máximo para a faixa de 6 a 12 GHz.
As principais especificações são dadas na tabela abaixo

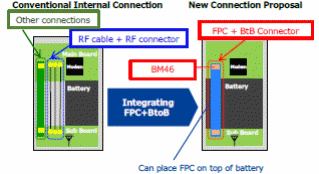

Na figura 2 temos um exemplo de aplicação para sinais de RF múltiplos.
Observe pela figura 3 que o conector possui uma blindagem central para evitar a presença de ruído e também para permitir o uso de sinais de RF por pinos de trilhas opostas.
As dimensões destes conectores são 0,35 mm x 2,0 mm x 0,6 mm.
