Destacamos neste artigo três circuitos integrados da MAXIM, são eles os MAX2201, MAX2202 e MAX2207, controladores de motores com escovas para 32V com corrente até 3,5 A. Elaboramos este artigo com base no datasheet do componente.
Para acessar o datasheet: https://www.mouser.com/datasheet/2/256/MAX22201_MAX22207-2006854.pdf . Para comprar através da Mouser Electronics, acesse o link: https://www.mouser.com/new/maxim-integrated/maxim-max22201-brushed-motor-driver/
Estes controladores possuem MOSFETs com uma Rds(on) de apenas 300 mOhms do lado alto, o que permite controlar correntes de pico de 3,5 A e correntes RMS de 2ª.
Além de ser indicado para o controle de motores com escovas, eles também podem ser usados no controle de uma fase de motores de passo e de válvulas e solenoides.

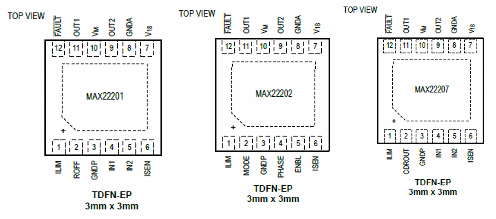

Na figura 1 temos os invólucros e pinagens para os três tipos.
A descrição dos pinos é detalhada em tabela encontrada no datasheet.

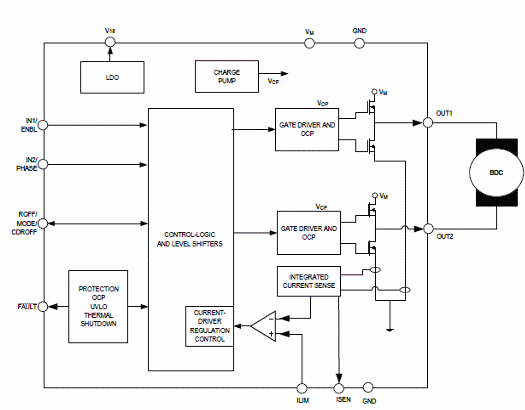

Na figura 2 temos o diagrama de blocos simplificado desses componentes.
O invólucro é o TDFQN12. No datasheet encontramos tabelas com condições de funcionamento e máximos absolutos, além de diversos gráficos de desempenho.

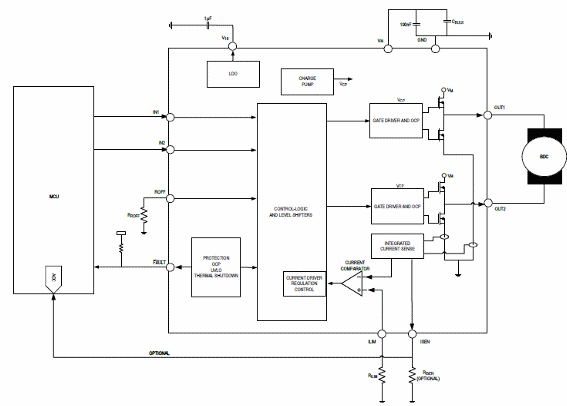

Na figura 3 temos uma aplicação típica com o circuito controlado por um microcontrolador.
Nesta aplicação temos um motor com escova de 3,6V com3,5 A e sensor de corrente.
