Destacamos nesta seção os conversores DC-DC PRMxW da Cui Inc. disponibilizados pela Mouser, capazes de fornecer potências de 1W ou 3W com uma faixa de tensões de entrada de 8:1. O artigo foi elaborado com base no datasheet da própria empresa.
O datasheet pode ser acessão em: https://www.cui.com/product/resource/prm3w-s.pdf
Para o link de compra com informações adicionais da Mouser Electronics, acesse: https://www.mouser.com/new/cui-inc/cui-prm-w-s-dc-dc-converters/

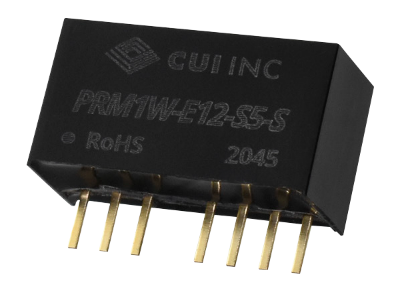

Os conversores de dados PRMxW-S da Cui Inc. são fornecidos em invólucro de 22 mm x 9,50 mm x 12,0 mm em plástico negro, com a aparência mostrada na figura 1.
![Figura 1 – Aspecto
Figura 1 – Aspecto](/images/stories/artigo2021/comd0045_0001.png)
A faixa de tensões de entrada vai de 4,5 Vdc a 40 Vdc e a eficiência chega a 79%. Dentre as aplicações sugeridas estão as industriais, testes e medidas e em telecomunicações.
A frequência de comutação é 300 kHz e o dispositivo conta com proteções contra sobrecorrente. O isolamento é de 3 kVdc

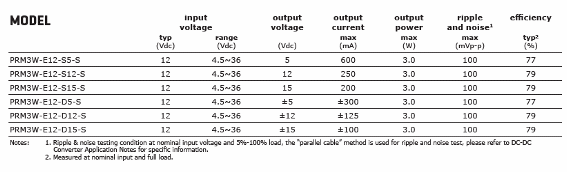

As tensões de saída são dadas pelos modelos, conforme a tabela do datasheet mostrada abaixo.
![](/images/stories/artigo2021/comd0045_0002.gif)

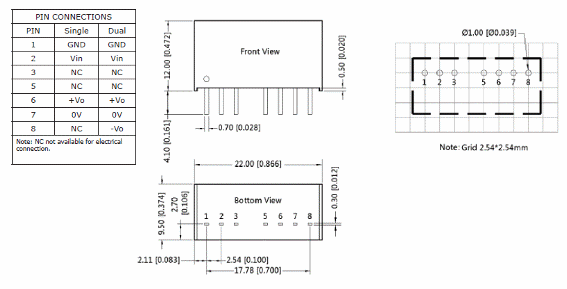

No datasheet podem ser obtidas curvas de desempenho e tabelas com os limites e as condições operacionais recomendadas. Na figura 2 temos a pinagem com as dimensões do componente.
![Figura 2 – Pinagem com as dimensões
Figura 2 – Pinagem com as dimensões](/images/stories/artigo2021/comd0045_0003.gif)

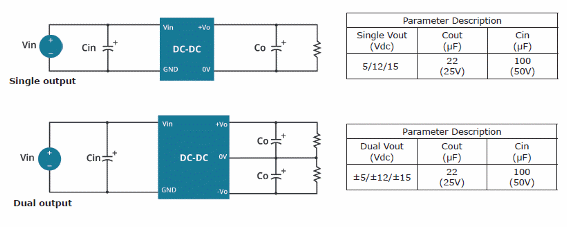

Na figura 3 temos circuitos de aplicação com saídas simples e saídas simétricas.
![Figura 3 – Circuitos típicos
Figura 3 – Circuitos típicos](/images/stories/artigo2021/comd0045_0004.gif)

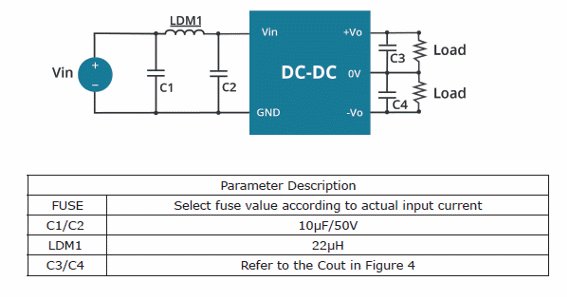

No datasheet temos aplicações em que se incluem a proteção EMC, mostrada na figura 4.
![Figura 4 – Compliance EMC
Figura 4 – Compliance EMC](/images/stories/artigo2021/comd0045_0005.gif)
