Na seção de componentes em COM1867 anunciamos a disponibilidade pela Mouser Electronics dos componentes TLV7031 e TLV7041 da Texas Instruments. Esses componentes consistem em comparadores de tensão de baixa tensão e muito baixo consumo em invólucros muito pequenos de apenas 0,8 x 0,8 x 0,4 mm. Neste artigo detalhamos algumas de suas aplicações.
Os comparadores de tensão simples TLV7031 e TLV7041 são fornecidos em invólucros SOT23 e SC70 possuindo uma corrente quiescente de apenas 335 nA e uma faixa de tensões de operação de 1,6 V a 6,5 V.
Pelas suas dimensões e consumo, estes comparadores são ideais para aplicações alimentadas por bateria. A saída pode fornecer ou drenar alguns miliampères de corrente o que permite sua utilização diretamente no acionamento de LEDs.
No link http://www.ti.com/lit/ds/symlink/tlv7041.pdf pode ser obtido o datasheet completo com informações para seu uso e curvas de desempenho.

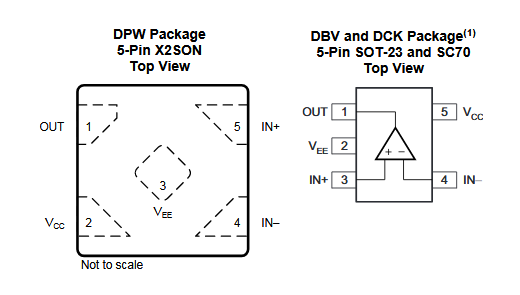

Na figura 1 temos o invólucro destes componentes.
![Figura 1 – Invólucro
Figura 1 – Invólucro](/images/stories/artigos2018/art3962_0001.png)
No datasheet as funções dos pinos estão detalhadas.
Também temos as informações sobre os máximos absolutos e características elétricas.

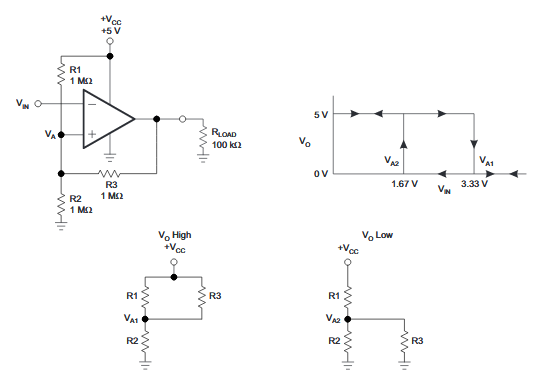

Na figura 2 temos um circuito de aplicação numa configuração inversora com histerese.
![Figura 2 – Inversor com histerese
Figura 2 – Inversor com histerese](/images/stories/artigos2018/art3962_0002.png)
Os cálculos dos componentes para esta configuração são detalhados no datasheet.

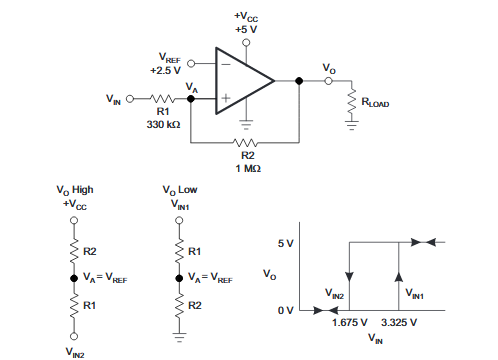

Uma aplicação não inversora com histerese é mostrada na figura 3.
![Figura 3 – Não-inversor com histerese
Figura 3 – Não-inversor com histerese](/images/stories/artigos2018/art3962_0003.png)
Na figura 4 temos um comparador de janela com o TLV7041.
![Figura 4 – Comparador de janela
Figura 4 – Comparador de janela](/images/stories/artigos2018/art3962_0004.png)

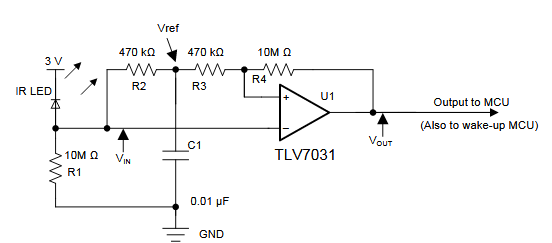

Completamos nossa série de circuitos de aplicações com um receptor infravermelho analógico usando o TLV7031.
![Figura 5 – Receptor infravermelho
Figura 5 – Receptor infravermelho](/images/stories/artigos2018/art3962_0005.png)
Mais circuitos de aplicação podem ser obtidos no datasheet e se o leitor quiser mais informações sobre a aquisição destes comparadores na Mouser Electronics acesse o link: https://br.mouser.com/new/Texas-Instruments/ti-tlv7031-tlv7041-comparators/
O datasheet da Texas Instruments é de 2017.
