As chaves analógicas de alta tensão MAX866 da Maxim podem ser adquiridas na Mouser Electronics conforme anunciamos em COM1833. O link para a compra está em https://www.mouser.com/new/maxim-integrated/maxim-max14866-switch/ neste artigo damos algumas informações importantes para o uso deste componente, obtida do próprio datasheet.
As chaves analógicas de 16 Canais da Maxim para alta tensão não necessitam de fonte de alimentação de alta tensão podendo operar com apenas uma fonte de 5 V. O leitor pode acessar o datasheet completo em: https://br.mouser.com/pdfdocs/MAX14866.pdf .
A resistência no estado de condução é de apenas 7 ohms (tip) com baixa perda de inserção e excelente performance para harmônicas.

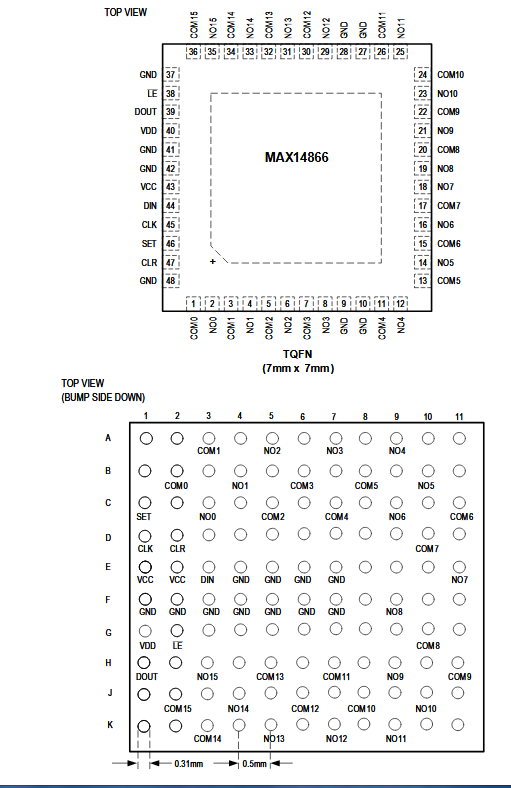

O dispositivo contém 16 chaves independentes num invólucro de apenas 1,9 mm2 por canal, conforme mostra a figura 1.
Tabelas com as características elétricas e curvas de performance podem ser analisadas a partir do datasheet.

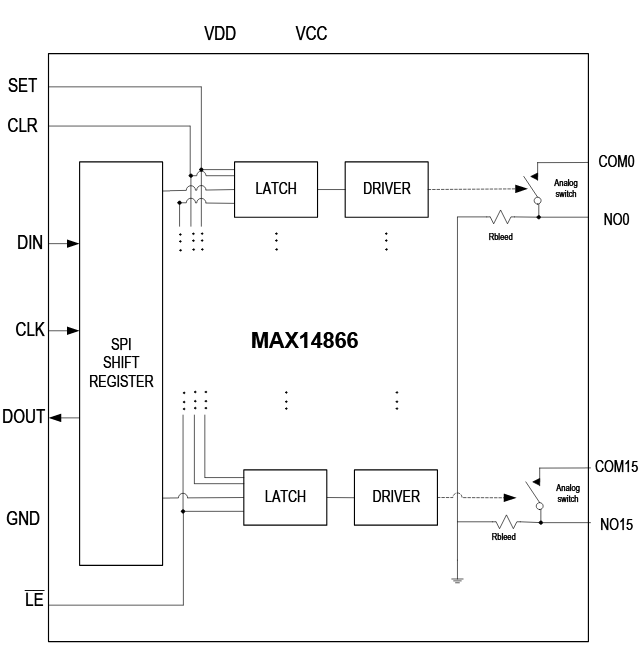

Na figura 2 temos o diagrama de blocos funcionam do MAX18866.
A frequência mínima garantida de transmissão dos sinais é de 500 kHz. O Vdd lógico de operação vai de 1,7 a 5,5 V, sendo o sinal lógico de controle típico de 5 V.

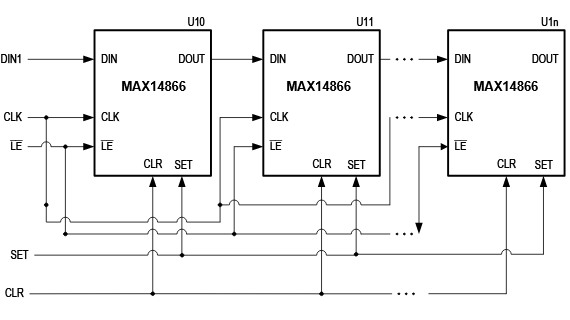

Na figura 3 temos um circuito de aplicação para uma conexão em margarida.

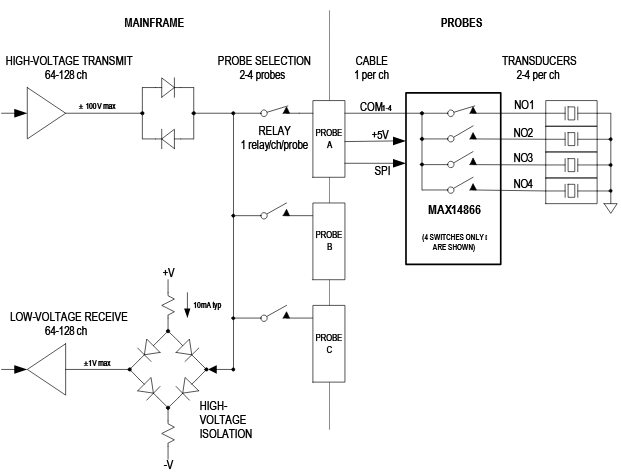

Outro circuito de aplicação com transdutores é mostrado na figura 4.
Para mais informações, consulte o datasheet.
