Na sua ampla de linha de produtos a Wurth Elektronik possui módulos de potência do tipo VDRM, ou seja, Variable Step Down Regulator mode para tensões de saída de 0,8 a 6 V com corrente de 5 A como o focalizado neste artigo.
Disponíveis na Mouser no link https://www.mouser.com/Power/DC-DC-Converters/_/N-brvxe?Keyword=wurth&FS=True eles podem ser analisados pelo datasheet. Assim, para o WPMDM 1500602, o datasheet completo pode ser baixado em: https://www.mouser.com/ds/2/445/171050601-336102.pdf .
O modulo escolhido pode operar com tensões de entrada de 6 V a 36 V e tem tensões de saída de 0,8 a 60 V com uma corrente máxima de 5 A.
O invólucro é o TO263-7EP mostrado na figura 1.

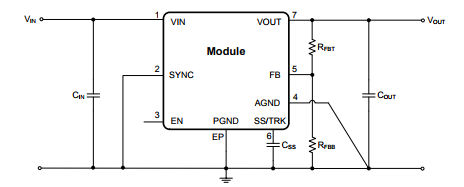

A potência de saída é de 30 W e a eficiência chega a 92%. O circuito típico de uma aplicação com este módulo é mostrado na figura 2.
Os valores dos resistores determinam a tensão de saída, sendo calculados conforme procedimento indicado no datasheet.

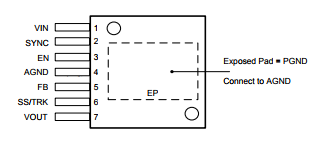

A figura 3 mostra a pinagem. As funções dos pinos são detalhadas no datasheet.
Tabelas e gráficos com as características elétricas, máximos e curvas de desempenho podem ser encontrados no datasheet.
Também podem ser encontrado um procedimento passo a passo para o cálculo de todos os componentes de uma aplicação prática.

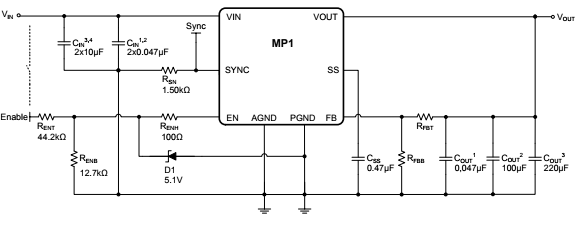

Completamos com um circuito completo de ma aplicação DC-DC de 5 A.
