Nas aplicações que envolvem a alimentação de grande quantidade de LEDs como, por exemplo, em iluminação e decoração, fontes apropriadas com características de tensão e corrente constantes são importantes. Muitos produtos existem no mercado atendendo a estas necessidades e o nosso destaque vai para a série de LED Drivers HBG-200 da Meanwell.
O LED driver da série HBG-200 da Mean Well cujo datasheet pode ser acessado em: http://www.meanwell.com/webapp/product/search.aspx?prod=HBG-200(DA) , fornece tensão e corrente constantes com uma capacidade para alimentar 200 W de LEDs.
Os componentes desta série podem ser adquiridos na Mouser Electronics no link: https://www.mouser.com/Optoelectronics/LED-Lighting/_/N-74g9t?Keyword=meanwell&FS=True .

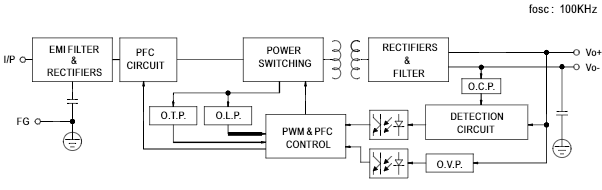

Na figura 1 temos o diagrama de blocos deste driver que consiste numa fonte chaveada com características otimizadas para a alimentação de LEDs. A frequência de chaveamento é de 100 kHz.

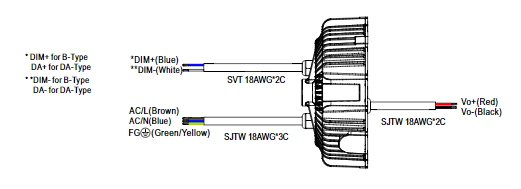

O aspecto deste driver é mostrado na figura 2.
Na figura temos o modo de se fazer o ajuste da intensidade da corrente conforme a aplicação desejada.

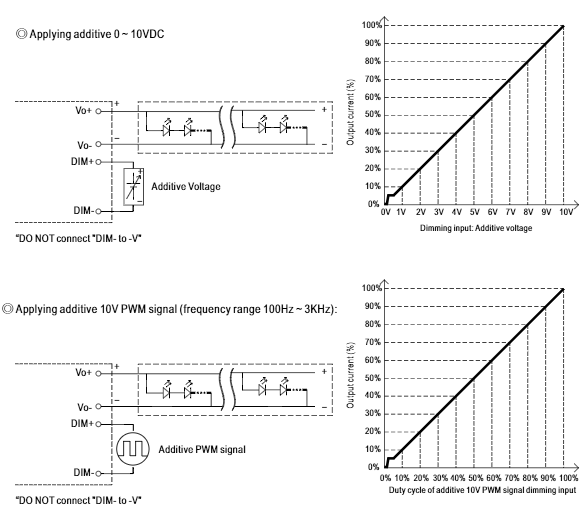

A figura 3 temos o modo de se conectar os LEDs e a fonte de ajuste com suas características.
Note que neste caso temos a opção de fazer um controle PWM o que significa o uso de microcontroladores.
No datasheet temos outros circuitos de aplicação.
