Quando se pensa em utilizar um determinado componente para um projeto comercial e é preciso fazer uma avaliação correta de suas características, a solução adotada atualmente é a de empregar um modulo de avaliação. É o caso do THS3491RGT da Texas Instruments que abordamos neste artigo, tomando como referência o guiado usuário que pode ser baixado em: http://www.ti.com/lit/ug/slou483/slou483.pdf .
O Módulo de Avaliação THS3491RGT da Texas Instruments para o THS3491, um amplificador de alta velocidade, alta tensão e baixa distorção com feedback de corrente pode ser adquirido na Mouser Electronics em: https://www.mouser.com/ProductDetail/Texas-Instruments/THS3491RGTEVM?qs=YCa%2fAAYMW006tnfENWnGig%3d%3d .
Com ele é possível partir para um bom projeto usando este componente, e analisando seu desempenho.

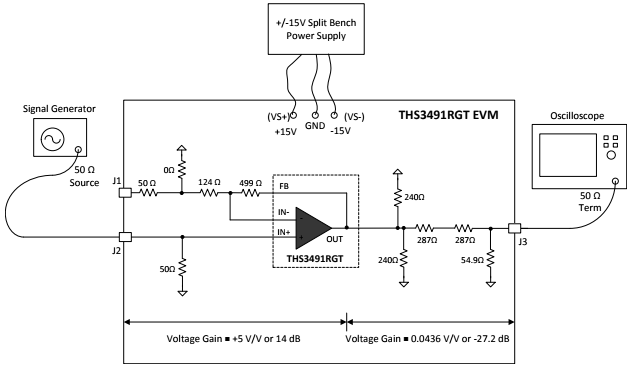

A configuralçao Default do módulo (EVM) para análiseé mostrada na figura 1.
No guia do usuário temos então todos os procedimentos para avaliação das características como ganho na configuração não inversora, perdas da tensão de saída além de informações para o projeto da placa de circuito impresso.

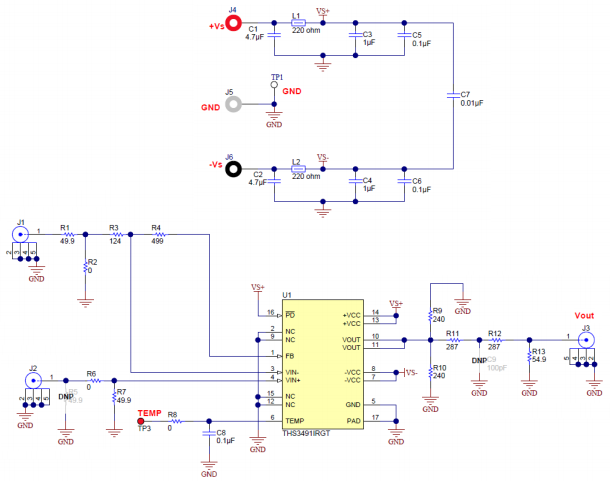

Na figura 2 temos o diagrama do módulo, observando-se os dois setores, de alimentação e do amplificador propriamente dito.
