Os circuitos integrados da série bq2512x da Texas Instruments, disponíveis na Mouser Electronics em https://www.mouser.com/new/Texas-Instruments/ti-bq25120-battery-charge/ de 700 nA consisten numa solução integrada para gerenciamento de carga de baterias em vestíveis e IoT.
Gerenciando o consumo de energia das aplicações, os circuitos integrados desta série aumentam os intervalos de tempo necessários entre as cargas.

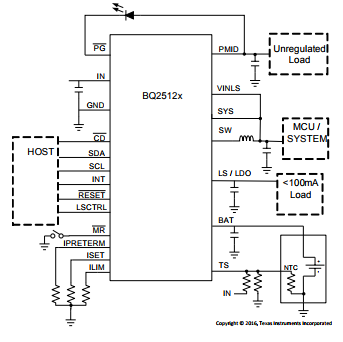

Os componentes também são configuráveis como reguladores Buck de 300 mA (1,8 V). Na figura 1 temos uma aplicação típica para os componentes desta série cujo datasheet completo pode ser baixado em: http://www.ti.com/lit/ds/symlink/bq25121.pdf
A comunicação para controle é feita através de interface I2C e tem recursos de tensão e corrente de carga, limiar de carga, limite de corrente de entrada, timer, etc.
Os dois componentes da série diferem pelas tensões de saída de 1,8 V e 2,4 V.
O invólucro é VFP de 25 pinos e sua pinagem com as funções dos pinos pode ser consultada diretamente no datasheet.

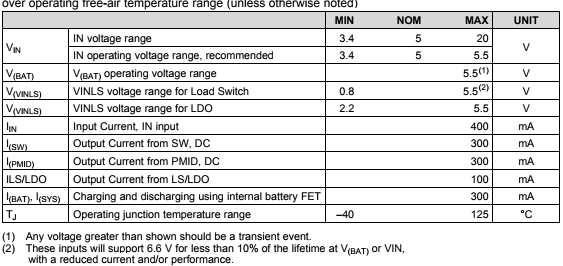

A tabela abaixo mostra as condições recomendadas de operação.
As características elétricas e demais condições de operação, assim como os máximos absolutos podem ser obtidos no datasheet.
Outras informações importantes como gráficos operacionais e de desempenho também podem ser obtidos no datasheet.
