Visando aplicações principalmente em vestíveis (Wearables) o MAX30101 da Maxim consiste num sensor para oximetria (*) de pulso da Maxim. Este componente está disponível na Mouser Electronics ( https://www.mouser.com/ProductDetail/Maxim-Integrated/MAX30101EFD%2b?qs=sGAEpiMZZMt1hNLluIiMi0NKh2DS%2fpqGL2k13PBAJ92jBpEfHmEz%252bw%3d%3d ). O componente também possibilita a medição do ritmo cardíaco. Este artigo trata deste componente.
(*) Veja o artigo MA035 para saber mais sobre a oximetria de pulso.
O circuito integrado MAX30101 da Maxim consiste um módulo monitor para oximetria e batimento cardíaco contendo LEDs internos e fotodetectores além de elementos ópticos e uma eletrônica de baixo ruído com rejeição de luz ambiente.
A alimentação é de 1,8 V e existe uma fonte separada de 5 V para os LEDs internos e a comunicação é feita por interface I2C.

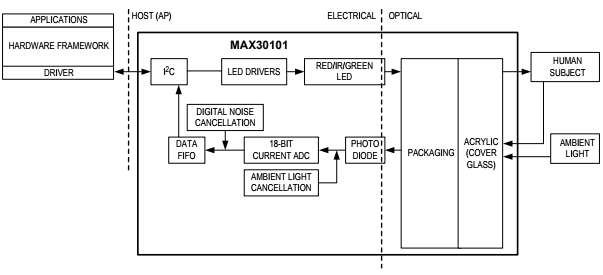

Na figura 1 temos o diagrama do sistema sugerido pelo próprio datasheet que pode ser acessado em: https://www.mouser.com/ds/2/256/MAX30101-953565.pdf .
O consumo é extremamente baixo com menos de 1 mW para o monitor de batimento cardíaco e a corrente de shutdown é de 0,7 uA.

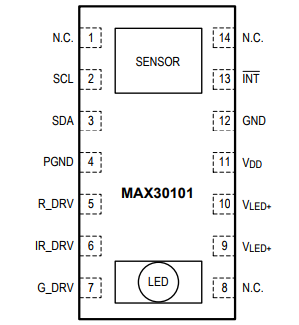

Na figura 2 temos o invólucro utilizado, observando-se que o dispositivo opera no modo refletivo.
Características completas podem ser obtidas a partir do datasheet. Também existe disponível na Mouser Electronics um kit de desenvolvimento e avaliação em: https://www.mouser.com/ProductDetail/Maxim-Integrated/MAX30101ACCEVKIT?qs=%2fha2pyFadujpmwTSrvlC6PSaeKVmazbap5%252bec7vdwlzbey9TUkm%2fcOY1YeKtChZ9 .
