Com a preocupação constante que temos com o ar ambiente, pois dele depende nosso bem estar e saúde, a existência de recursos eletrônicos para a medida de sua qualidade leva ao desenvolvimento de produtos específicos de grande importância. Um desses recursos é o sensor de qualidade do ar como o MiCS-5524 da SGX Sensortech, disponível na Mouser Electronics de que tratamos neste artigo.
O sensor compacto de qualidade do ar MiCS-5524 da SGX detecta a concentração de diversos tipos de gases, como o monóxido de carbono (CO), etanol (C2H5OH, hidrogênio (H2), amônia (NH3) e metano (CH4).

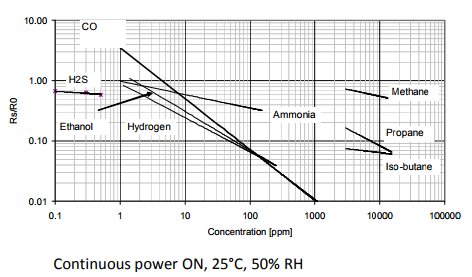

No gráfico da figura 1 temos as diversas curvas de detecção deste sensor, fornecida pelo datasheet que pode ser acessado em https://www.mouser.com/ds/2/18/1084_Datasheet-MiCS-5524-rev-8-1144838.pdf :
Na figura 2 temos o pequeno invólucro deste componente MEMS que é indicado para aplicações de monitoramento e escape de gás em meios internos e externos e até mesmo como verificador de respiração em aplicações médicas.
Mo ar ambiente o sensor apresenta uma resistência que varia entre 100 e 1500 kohms. A faixa típica de detecção de CO é de 1 a 1000 ppm e pó fator de sensibilidade varia entre 1,2 e 50.
O fator de sensibilidade S60 é definido como a resistência Rs no ar dividida pela resistência a resistência Rs na concentração de 60 ppm de CO a uma temperatura de 23oC +/-5° C e 50+/- 10% RH.

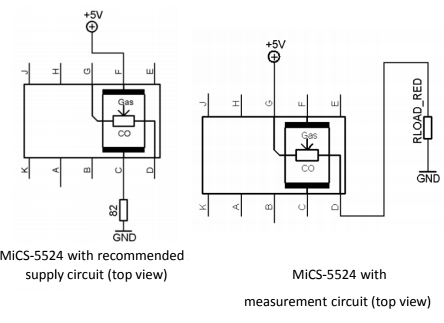

Na figura 3 temos os circuitos típicos de aplicação deste sensor segundo o datasheet.

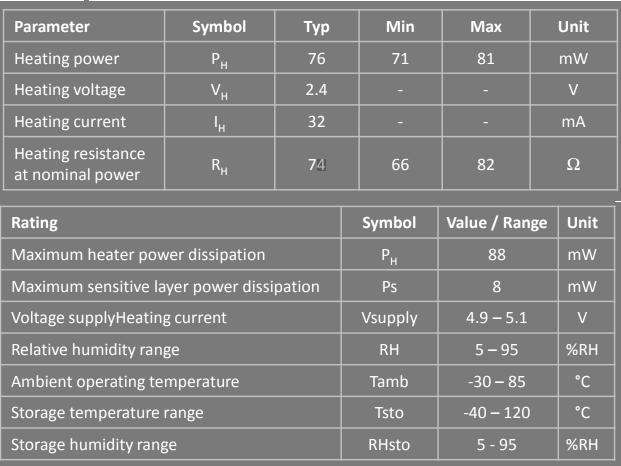

As duas tabelas fornecida na figura 4 fornecem as características de funcionamento do sensor.
Informações sobre outros sensores desta empresa podem sr obtidas em: www.sensortech.com .
