Sensores ópticos com saídas digitais são empregados numa ampla variedade de produtos que vão desde sistemas de detecção para aplicações em segurança, IoT, controles de iluminação, tablets e muito mais. Veja neste artigo como usar o novo sensor da Texas que pode ser encontrado na MOUSER ELECTRONICS.
Foto-diodos e foto-resistores comuns não são o suficiente para se obter um bom circuito para aplicações sofisticadas, normalmente aplicadas a microcontroladores e outros recursos digitais.
A saída digital é fundamental e nem sempre o interfaceamento do sensor com os processadores que fornecem essas saídas é feito de maneira simples.

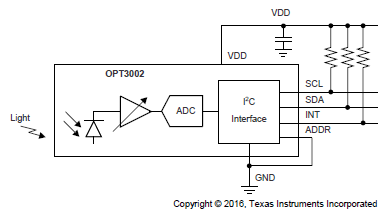

Com a finalidade de oferecer o sensor já acoplado a uma interface digital casada que melhora as características mais importantes como a gama de iluminação sensoriada, faixa dinâmica, etc., a Texas Instruments lançou o OPT3002, com o diagrama funcional mostrado na figura 1.
Oferecendo maior performance, o sensor digital totalmente integrado OPT3002 da Texas Instruments com um circuito de saída digital integrador oferece a funcionalidade de um medidor óptico de potência dentro de um simples e pequeno dispositivo.
Com uma faixa espectral ampla, ele é flexível e automatizado podendo realizar medições numa faixa dinâmica efetiva de 23 bits e um software simplificado e configuração de ajuste, este sensor óptico de baixa potência é ideal para uso em sistemas ópticos espectrais que requerem a detecção de vários comprimentos de onda, tais como os sistemas de diagnóstico com base óptica, ou mesmo que um sistema de acionamento operado por bateria.

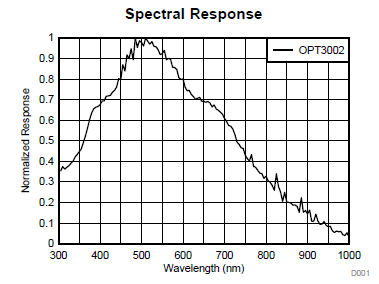

Na figura 2 temos a resposta espectral desse sensor.
Conforme podemos ver, o novo sensor responde a comprimentos de onda de 300 nm a 1 000 nm e, além disso, possui um ajuste de plena escala embutido o que leva a uma escala dinâmica de 1,2 nW/cm2 a 10 mW/cm2 sem a necessidade de seleção manual dos fundo de escala das faixas.

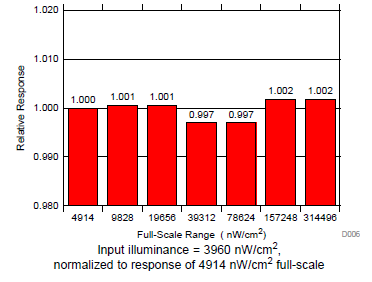

Esta funcionalidade embutida permite que o dispositivo capture luz numa faixa dinâmica efetiva de 23 bits, o que resulta em efeitos compensados para a corrente no escuro e variações de temperatura. Na figura 3 temos os casamentos obtidos para as 7 escalas obtidas desta forma.
Ele faz a captura das medidas tanto de forma contínua como no modo de pulso único. O sensor óptico mede a luz ambiente e envia as leituras de potência óptica diretamente através de sua interface serial de dois fios compatível I2C e SMBUS.
O pino de interrupção permite que o resultado de medida seja sumarizado com um pino digital. Com um consumo plenamente operacional tão baixo como 0,8 uW a 0,8 SPS e alimentação de 1,8 V, o sensor OPT3002 pode ser incorporado a aplicações baseadas em redes amplas de sensores de baixo consumo, incluindo sistemas de detecção de segurança, sistemas de ativação de circuitos, instrumentação médica e científica, controle de iluminação, computadores notebooks e tablets e automação residencial.
Destaques-Chave
Amplo espectro óptico: 300nm a 1000nm
Ajuste de plena escala automático - recurso simplifica Software e Configuração
Níveis de Medição
o 1.2nW / cm2 a 10 mW / cm2
Faixa dinâmica eficaz com ganho automático Variando
12, configurações de alcance da escala binária
o 0,2% (típico) casamento entre gamas
Baixa Corrente de funcionamento: 1.8?A (típico)
Temperatura de funcionamento: -40 ° C a + 85 ° C
Ffaixa de tensões de alimentação: 1.6V a 3.6V
5.5V Tolerant I / O
Sistema de interrupção flexível
Fator de forma pequeno: 2,0 milímetros × 2,0 milímetros × 0,65 milímetros
Este circuito integrado também dispõe de um módulo de avaliação. Para adquirir o componente ou o modo de avaliação visite: Mouser.com em br.mouser.com/ti-opt3002-sensor.
