Este novo componente da Texas Instruments consiste num detector indutivo de proximidade que pode ser usado numa infinidade de aplicações. Veja neste artigo o que ele faz.

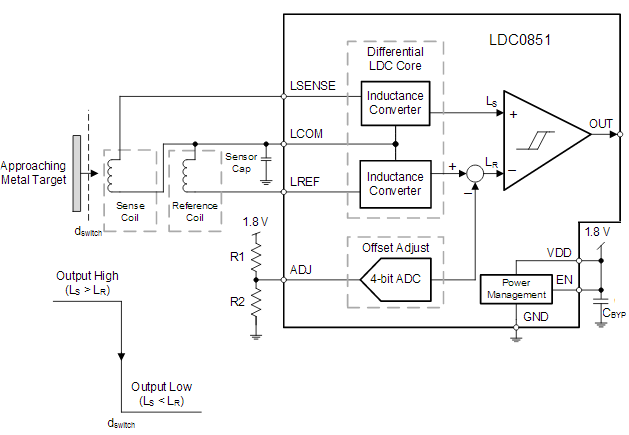

A ideia básica deste novo componente da Texas Instruments é detectar objetos condutivos quando eles se aproximam. O circuito, conforme mostra a figura 1, possui duas bobinas que possibilitam a detecção pela modificação que o objeto causa no sinal acoplado entre elas.
O circuito dispara quando um objeto condutivo se aproxima da bobina sensora. Uma histerese é incluída de modo a se obter um limiar de disparo que evita o disparo errático do circuito, o qual pode ser causado por vibrações mecânicas.
Uma vantagem do sistema é a imunidade a sujeira, óleo, poeira e outros elementos presentes num ambiente mais duro.
Uma vantagem deste dispositivo sensor é que ele não exige a utilização de imãs e não é afetado por campos magnéticos constantes.
O dispositivo opera com tensões de 1,8 V a 3,3 V e exige uma corrente menor que 20 µA com um shutdown de 140 nA.
O limiar de acionamento é programado através de um resistor e a taxa de leitura é de ksps.
Dentre as aplicações sugeridas podemos citar:
- Segurança predial
- Impressoras
- Contagem de eventos
- Encoders
- Medidores de fluxo
- Teclados
- Chave industrial de proximidade
O datasheet completo deste componente pode ser baixado em:
http://www.ti.com/lit/ds/symlink/ldc0851.pdf
