Sensores de pressão são usados em diversos tipos de aplicações. Por esse motivo os fabricantes os incluem em suas linhas de produtos e conforme o caso possuem uma variedade grande de tipos destinados a aplicações específicas. Esse é o caso do componente que focalizamos neste artigo, o MLX90830 Triphibian da Melexis. Baseamo-nos para o artigo em documentação do próprio fabricante e no datasheet ambos acessáveis pelo link no final do artigo.
Um vídeo disponível a partir do link detalha as aplicações deste componente.
O Melexis MLX90830 Triphibian™ MEMS Pressure Sensor IC é um sensor de pressão absoluta embalado e calibrado de fábrica que mede faixas de 2 bar a 70 bar. Os sensores emitem uma saída analógica ‘ratiométrica’ onde a relação da tensão de saída dividida pela tensão de alimentação tem uma relação linear com a pressão.

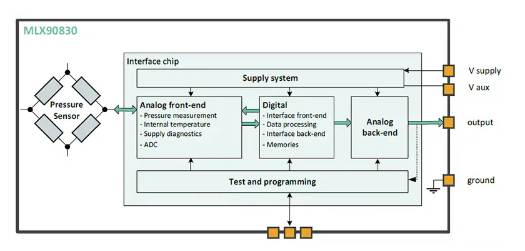

Na figura 1 temos um diagrama de blocos deste sensor.
O MLX90830 compreende um elemento sensor de pressão MEMS e um chip de interface com tecnologia CMOS. Esta solução otimizada apresenta excelente desempenho EMC e a interface de sinal baseada em DSP fornece excelente precisão inicial. Um conceito inteligente de montagem de matriz e pacote permite alta estabilidade de rendimento ao longo da vida, mesmo em condições rigorosas de temperatura e estresse automotivo. O elemento sensor de pressão MEMS utiliza a tecnologia Triphibian. Este design de cantilever suspenso é inerentemente mais robusto do que as soluções expostas na parte traseira, que ainda apresentam um diferencial de pressão entre o pedestal de vidro e os lados de ligação dos fios. O princípio de equalização de pressão também é válido para meios congelados.

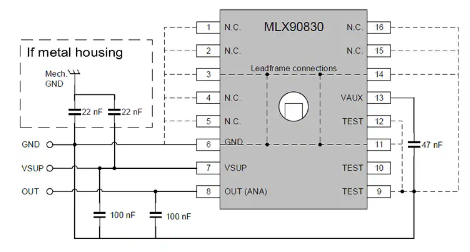

A figura 2 mostra um diagrama típico de aplicação.
Destaques:
- Tecnologia Trifíbia
- Robusto em meios gasosos e líquidos, compatível com refrigerantes químicos
- ±0,5% de precisão de vida útil em escala real
- Saída analógica relaciométrica
- Tempo de resposta rápido (mínimo de 0,4 ms)
- Sistema em um invólucro único- MEMS
- Circuito front-end analógico
- Microcontrolador de 16 bits
- Reguladores de tensão
- Back-end analógico raciométrico
- Recursos de diagnóstico configuráveis, como conexão interna quebrada, sobretensão/subtensão, etc.
- Calibrado de fábrica e totalmente programável através do conector com a ferramenta de programação PTC04 para curvas de calibração personalizadas
- Capacidades estendidas de tensão (+40V) e reversa (-40V) (alimentação e saída)
- Faixa de temperatura automotiva de -40°C a +150°C
Certificação
- AEC-Q100 (automotivo) e AEC-Q103-002 (sensor de pressão MEMS)
- Compatível com ASIL desenvolvido como ASIL A SEOoC (ISO 26262)
- Invólucro SOIC16 WB (XG) compatível com RoHS
Aplicações:
- Gestão térmica de veículos elétricos
- Sensores autônomos
- Sensores incorporados em válvulas de expansão
- Sensores incorporados em compressores eletrônicos
- Sensores incorporados em bombas
- Pressões absolutas de 2bar a 70bar com meios gasosos e/ou líquidos
- Sistemas HVAC-R
No datasheet de 17 páginas todas as informações necessárias a um projeto.
