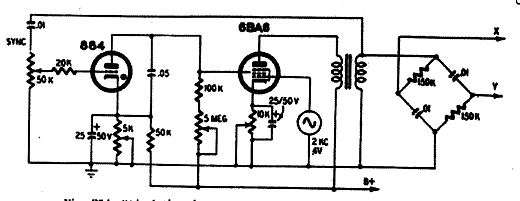

Este circuito, obtido numa antiga publicação sobre osciloscópios dos anos 40, gera um sinal espiral, usando em algumas aplicações na época. A alimentação deve ser feita com tensões de 150 a 250 V. Os potenciômetros ajustam a frequência e o tipo de sinal que é obtido com o circuito. Na segunda figura temos o sinal obtido.
Base de Tempo Espiral
Resultado
