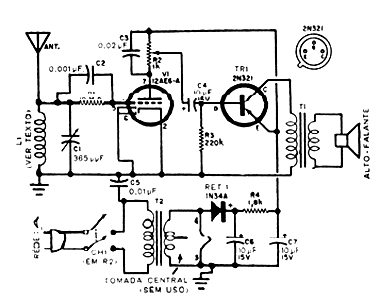

Este circuito foi encontrado numa tradução de publicação americana de 1963. Na versão original ele usa uma antena de quadro, mas podemos empregar uma antena de ferrite formada por 100 espiras de fio 28 num bastão de 15 a 25 cm de comprimento. O resistor de grade apagado no escaneamento da imagem de 10 M Ω. O transistor pode ser o BD136 e o transformador de saída é do tipo encontrado em rádios transistorizados. R2 ajusta o volume e o capacitor variável pode ser obtido em antigos rádios valvulados. O transformador de alimentação tem secundário de 12 V x 1,5 A.
Receptor AM Híbrido
