Oscilador de banda estendida V2423S T1670E (V2956)

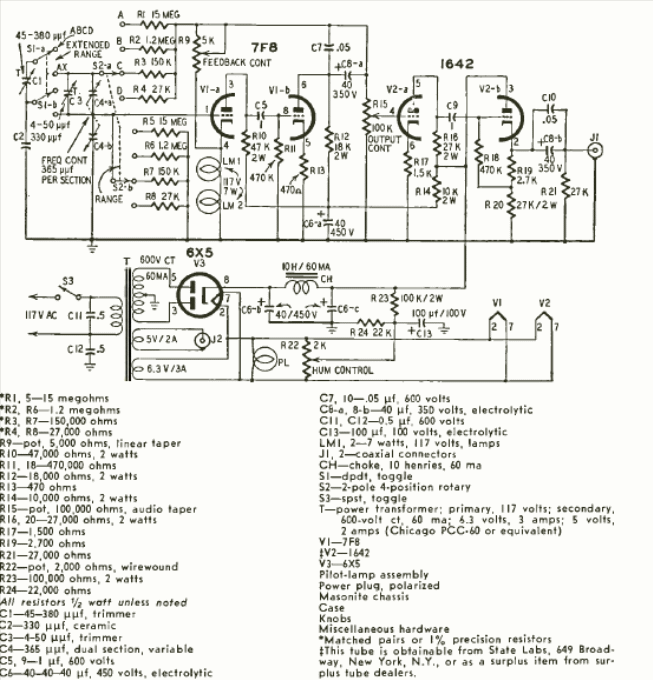

Este circuito de bancada foi encontrado na revista Radio Electronics de dezembro de 1957. O circuito gera sinais nas faixas que dependem das bobinas.

| Clique na imagem para ampliar |
