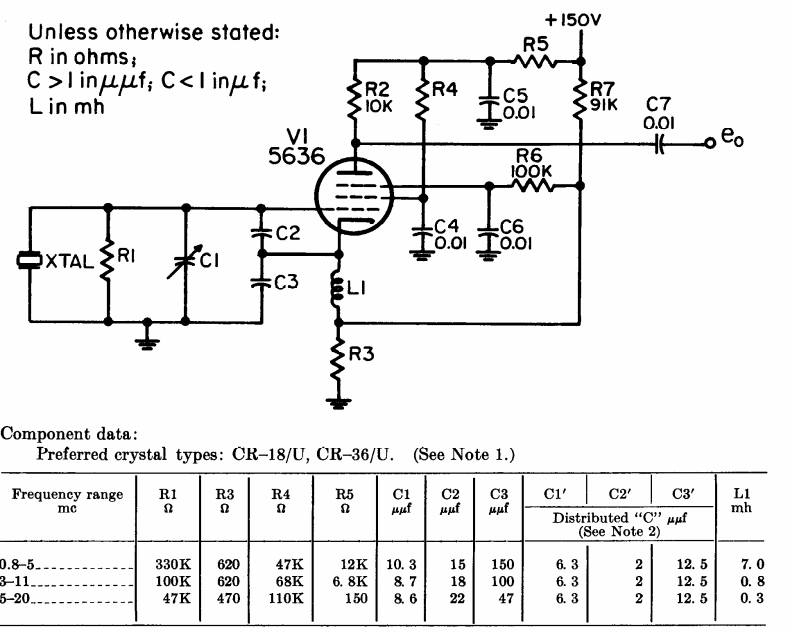

Oscilador de 800 kHz a 20 MHz Colpitts (V1420)

Encontrado no manual de circuitos preferidos da marinha dos Estados unidos, este circuito controlado a cristal usa uma válvula militar da época.

| Clique na imagem para ampliar |
