Descrevemos uma configuração tradicional de um oscilador à cristal com uma válvula pentodo. A freqüência é dada pelo cristal podendo chegar a 50 MHz tipicamente.
A bobina deve ser dimensionada de acordo com a freqüência gerada e a alimentação do circuito é feita com uma tensão de 400 V na junção da bobina com o resistor de 39 k.
Os capacitores devem ter tensões de trabalho compatíveis com as encontradas no circuito. A saída é feita pelo capacitor de 47 pF ou 50 pF de cerâmica.

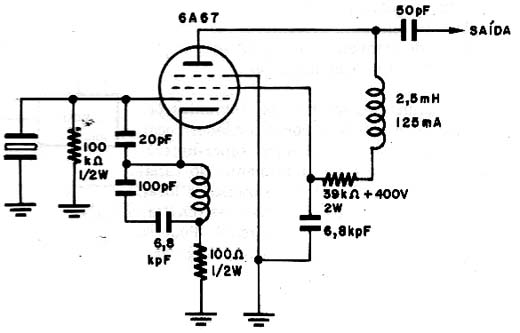

Na figura 1 temos o diagrama completo do oscilador.
![Diagrama completo do oscilador. Diagrama completo do oscilador.](/images/stories/valvulas/v0064_01.jpg)
Diagrama completo do oscilador.
