Os amplificadores operacionais não são circuitos modernos. O que mostramos a seguir é uma versão valvulada de um amplificador operacional de um documento técnico de 1965.
Neste circuito, o par diferencial de entrada é formado pelo duplo triodo 12AX7, que no equivalente moderno consiste em dois transistores casados.
O sinal desta etapa é levado a uma saída em classe B com uma válvula dupla 6EA8 que fornece um sinal de baixa impedância. As propriedades elétricas deste circuito são as mesmas de um amplificador operacional comum.
A alimentação vem de fonte externa de 300 V e existe um circuito de referência de tensão que normalmente consiste num divisor ligado a uma das entradas do operacional. Neste circuito ele consiste numa fonte externa cuja tensão é ajustada por um potenciômetro.

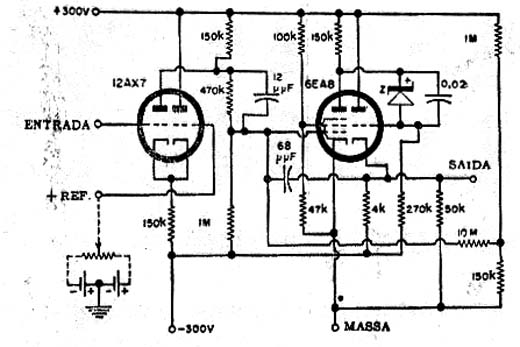

Na figura 1 temos o diagrama completo deste amplificador.
